ソリューション: 重要な端子用途の精密検査
仕組み: 完全な範囲をカバーするマルチアングル検査

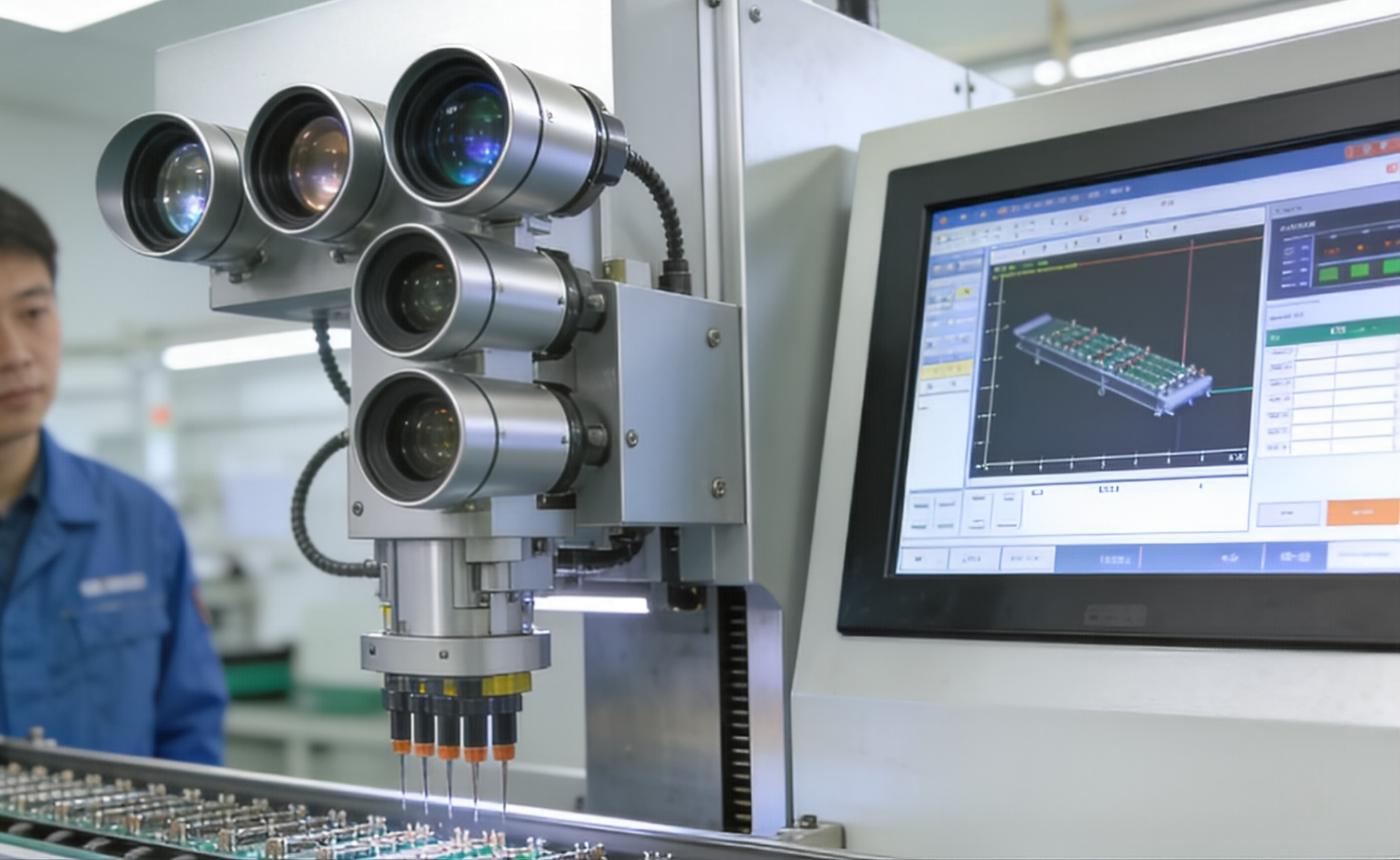

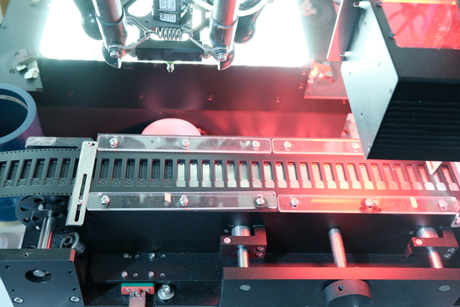

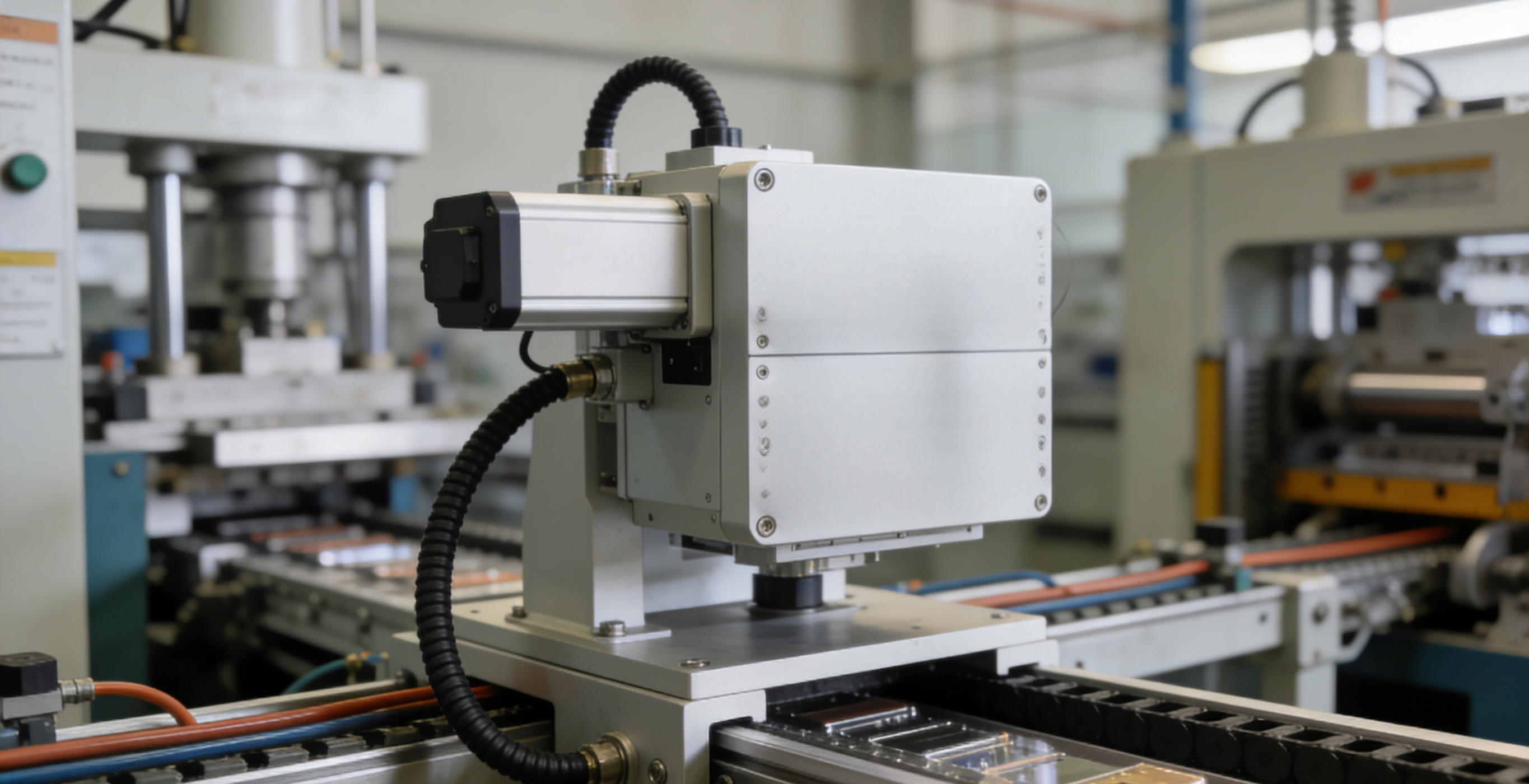

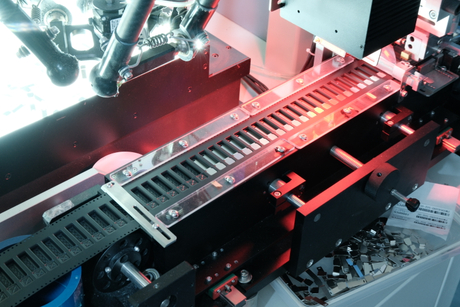

検査システムは単一のフィード軸に沿ってシームレスに動作し、4 つの異なる視点から各端末の詳細な画像をキャプチャします。部品が調整可能な供給トラックに沿って移動すると、戦略的に配置された 4 台の 5MP Hikvision 産業用カメラが同期シーケンスで動作します。
CCD1 水平背面カメラ – 機能検証のために横顔画像をキャプチャします
CCD2 および CCD3 垂直上部カメラ – 上面、接触領域、重要な機能を検査
CCD4 垂直底部カメラ – 下側の形状と表面の品質を検査します
各カメラは、バー ライトやリング ライトなどの特殊な LED 光源と組み合わせられており、コントラストを強化し、特定の機能を強調表示するように最適化されています。システムの専用画像測定ソフトウェアはこれらの画像をリアルタイムで処理し、各コンポーネントを事前に定義された品質基準と比較します。

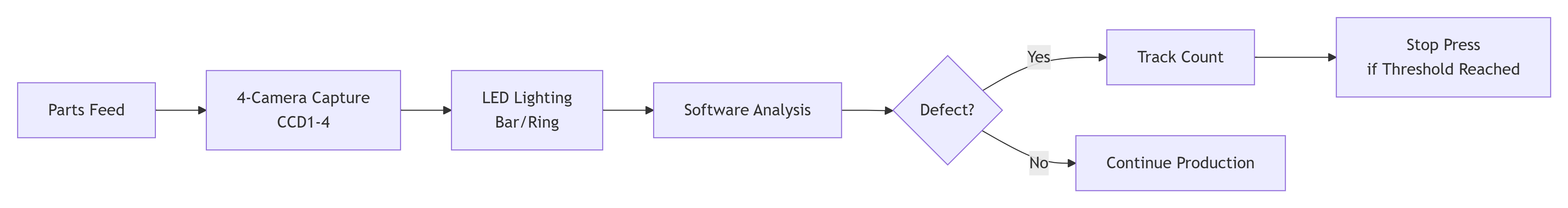

インテリジェントな欠陥検出とプロセス制御
不良品が検出されると、システムは連続した不良を追跡します。カウントが事前に設定されたしきい値に達すると、検査機は自動的にプレスに停止するよう信号を送り、欠陥部品のさらなる生産を防ぎ、潜在的な損傷から金型を保護します。この 統合されたプレスラインコミュニケーション により、品質問題が供給元で即座に対処され、スクラップややり直しが最小限に抑えられます。
主な機能と技術的利点
クアッドカメラの範囲: 4 台の 5MP Hikvision 産業用カメラは、完全な端末検証のための包括的なマルチアングル検査を提供します。
卓越した解像度: 高速カメラは、表面欠陥、寸法のばらつき、および機能の異常を検出するために不可欠な詳細をキャプチャします。
最適化された照明構成: 各カメラは専用の LED 照明 (側面および上部照明用のバー ライト、均一な表面照明用のリング ライト) と組み合わせられ、画像の鮮明さを最大限に高めます。
リアルタイム欠陥追跡: 設定可能な連続欠陥しきい値により、品質問題が許容範囲を超えた場合に印刷機を自動的に停止できます。
調整可能なカメラの位置調整: 4 台のカメラすべてに調整可能なマウントが搭載されており、さまざまな端子形状や検査要件に合わせて正確に位置合わせが可能です。
コンパクトな統合: このシステムの寸法はわずか 600×600×1800mm で、大きな床面積を必要とせずに既存の生産ラインに簡単に統合できます。
端子およびコネクタ製造全体にわたるアプリケーション
この多用途の検査ソリューションは、次の用途に最適です。
フィッシュアイ端子: ハトメ形状、表面状態、寸法精度などのプレスフィット端子の機能の重要な検査
平型端子: 接触面、メッキ品質、全体形状の検証
自動車用コネクタ: 安全性が重要な自動車用途に使用される端子の高信頼性検査
PCB マウント コネクタ: 端子の位置合わせとはんだ付け性の機能の正確な検証
産業用制御コンポーネント: 要求の厳しい産業環境で使用される端末の品質保証
技術仕様の概要
検査軸: 調整可能な材料送り軸 1 本
カメラ: 5MP Hikvision 産業用高速カメラ 4 台
カメラ構成: 水平背面、垂直上部 2 台、垂直下部
照明：カメラ位置ごとに最適化されたZNTシリーズのバーライトとリングライト
ソフトウェア: リアルタイム解析機能を備えた専用画像測定ソフトウェア
検査能力: 表面欠陥、寸法検証、特徴の有無、方向
欠陥対応: 連続欠陥しきい値を設定可能、自動プレス停止付き
寸法: 600mm (長さ) × 600mm (幅) × 1800mm (高さ)
ハードウェア構成
| プロジェクト | MST インテリジェント端末検査ソリューション（1軸4カメラ） | |||
| コンピューター | 9900K | 1台 | ||
| モニター | 21.5インチモニター | 1台 | ||
| ワークステーション | CCD1 水平背面 | ステーションA1 | ||
| CCD2 垂直上面 | ステーションA1 | |||
| CCD3 垂直上面 | 駅A2 | |||
| CCD4 垂直底部 | 駅A3 | |||
| カメラ | グローバル シャッター カメラ 5MP | グローバル シャッター カメラ 5MP | グローバル シャッター カメラ 5MP | グローバル シャッター カメラ 5MP |
| 光源 | ZNT-26-xW-y | ZNT-TL4030-W | ZNT-RS9070-W | ZNT-RS9070-W |
| レンズ | ZNT08-108ATV3 | ZNT03-168S-230-D16 | 25MP 50mm+2×5mm エクステンションリング | 25MP 50mm+2×5mm エクステンションリング |
| 他の | なし | |||
結論: マルチアングル視覚検査で端末の品質を向上させる
接続の信頼性が最優先される業界では、端末の検査に妥協することはできません。当社の 1 軸 4 カメラ フィッシュアイ ターミナル画像検査機は、 すべてのコンポーネントが最高の品質基準を満たしていることを確認するために必要な包括的で高精度の検証を提供します。自動車の安全システム、産業用制御、家庭用電化製品のいずれの端末を製造している場合でも、このシステムは、今日の競争の激しい市場で必要とされる精度、速度、信頼性を提供します。
