デュアルトップカメラを備えた高速画像検査機 – 20,000 PCS/時間の品質管理ソリューション

ソリューション: 大量生産向けの高速外観検査を再定義する

今日のペースの速いエレクトロニクス製造環境では、精度を損なうことなく、検査速度が生産速度に追いつく必要があります。コンポーネントの密度が増加し、サイクルタイムが短縮されると、従来の検査方法がボトルネックとなり、スループットが制限され、市場投入までの時間が遅れます。デュアルトップカメラを備えた当社の 高速ビジョン検査機は、 この課題に正面から取り組み、欠陥ゼロの品質プログラムに必要な精度と信頼性を維持しながら、 1 時間あたり 20,000 個を超える部品の検査速度を実現します 。このシステムは、SMD コンポーネント、コネクタ、端子、精密プレス部品のメーカー向けに設計されており、高速オートメーションと高度なマシン ビジョン テクノロジーの融合を表しています。

現代の電子機器製造における検査の重要な役割

精密さが重視されるエレクトロニクス製造の世界では、「製品の品質を検査することはできない」という格言は、ほんの一部を物語っています。堅牢なプロセス管理が卓越した製造の基盤であることに変わりはありませんが、 包括的な最終検査は、 適合した製品のみが顧客に届くことを保証する不可欠なセーフティネットとして機能します。表面実装部品、コネクタ、端子、精密プレス部品のメーカーにとって、検査ステーションは、返品、やり直し、評判の低下、ビジネスの損失などの関連コストをすべて伴う上で、顧客の問題になる前に欠陥を特定して除去する最後の機会となります。

賭け金はこれ以上ありません。単一の欠陥コンポーネントが検出を逃れると、SMT 組立ライン全体が停止し、技術者が配置不良やはんだ付け欠陥の原因を特定するのに苦労している間、数千ドルのダウンタイムが発生する可能性があります。自動車エレクトロニクスでは、端子に欠陥があると重要な安全システムが損なわれる可能性があります。医療機器では、コンポーネントの品質が患者の転帰に直接影響します。家庭用電化製品では、目に見える欠陥がブランドの評判と顧客ロイヤルティを損ないます。

テクノロジーのギャップ: 従来のシステムでは不十分な理由

1. 処理能力の制限
従来のビジョン コントローラーには、生産ラインの速度で高解像度画像を分析するための処理スループットが不足しています。コンポーネントの密度が増加し、フィーチャーのサイズが縮小するにつれて、信頼性の高い検査に必要なデータの量は指数関数的に増加します。専用の処理アクセラレーションがなければ、システムは解像度を下げるか (微妙な欠陥を見逃す)、速度を低下させる (ボトルネックが生じる) 必要があります。

2. カメラ技術の制約
標準的な産業用カメラでは、多くの場合、画像を 1 行ずつキャプチャするローリング シャッターが使用されます。コンポーネントが高速で移動している場合、このスキャン プロセスにより歪みが生じ、形状が伸びたり縮んだりして見えるため、正確な測定が不可能になります。グローバル シャッター カメラはこの歪みを排除しますが、より高度な同期と処理が必要です。

3. 照明の不一致
高速検査では、ホットスポットや影を作ることなく動きを止めることができる、一貫した強力な照明が必要です。従来の照明システムは、画像キャプチャの正確な瞬間に適切な強度を提供するのに苦労することが多く、その結果、画像品質が不安定になり、検査の信頼性が損なわれます。

課題: 生産のボトルネックとしての検査

大量生産では、ミリ秒単位が重要です。生産ラインが 1 時間あたり 20,000 個のコンポーネントを超える速度で稼働する場合、総合的な設備効率 (OEE) の制限要因にならないように、検査システムはその速度に匹敵するか、それよりも高速でなければなりません。従来のビジョンシステムは、信頼性の高い欠陥検出のための十分な解像度を維持しながら、これらの速度を達成するのに苦労することがよくあります。その結果、生産が遅れたり、検査品質が低下したりすることになりますが、どちらも顧客が完璧な品質と迅速な納品を求める競争市場では受け入れられません。

当社のソリューションはを組み合わせて、最速の生産ラインと歩調を合わせる検査パフォーマンスを提供することで、このトレードオフ 、キーエンスの最先端のビジョン技術と、最適化された照明、精密機構、およびインテリジェントなソフトウェア を解消します。

仕組み: デュアルカメラによる高速検査

システムの中心であるKeyence CV-X170F ビジョン コントローラは、速度と精度を最適化した独自のアルゴリズムを使用してこれらの画像をリアルタイムで処理します。ミリ秒以内に、コントローラーは次のことを行います。

• コンポーネントの存在と方向を分析します

• プログラムされた公差に対する寸法準拠を検証します

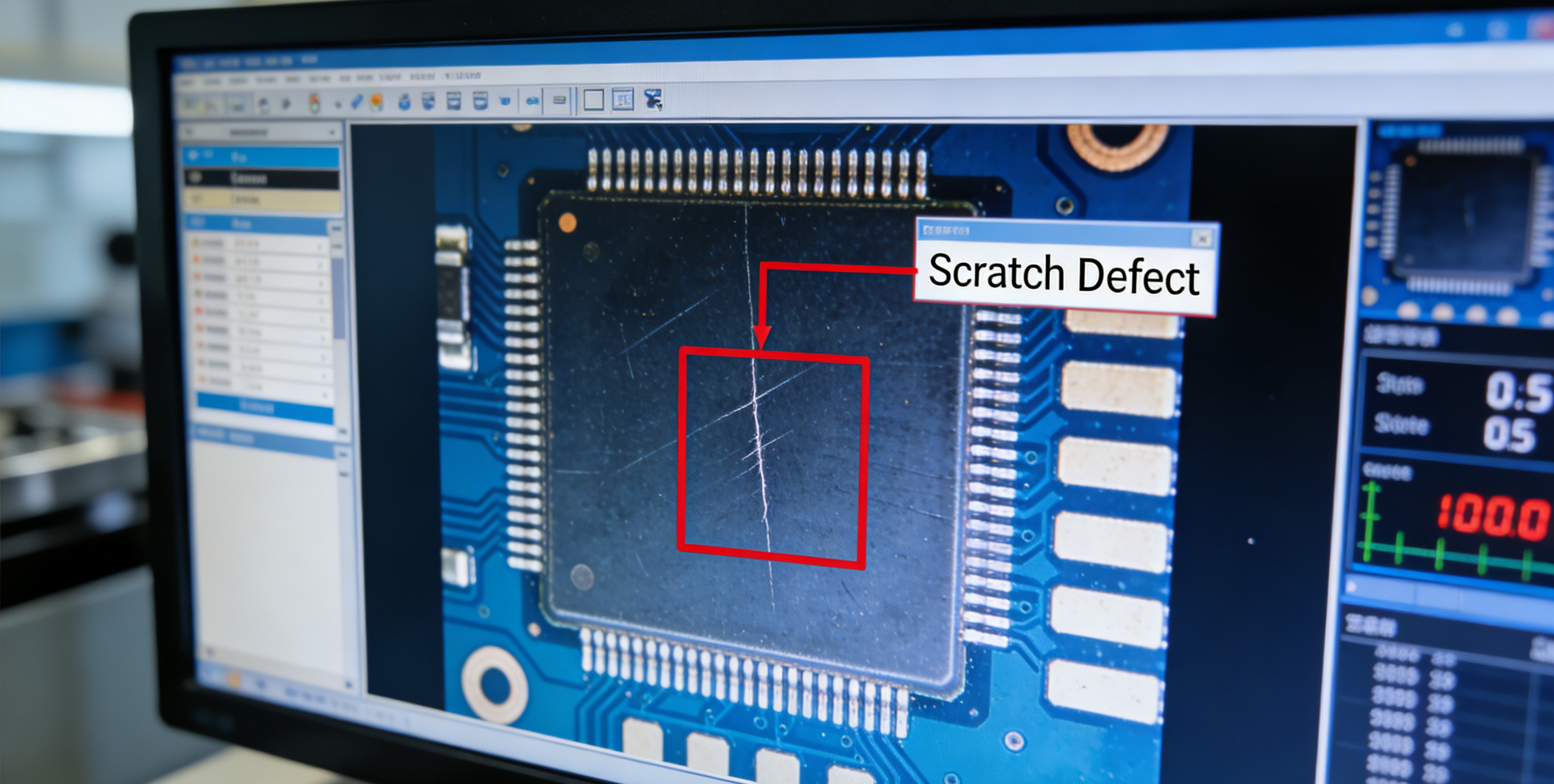

• 傷、汚れ、汚れなどの表面欠陥を検出します

• 機能の整合性と完全性を確認します

• 結果を合格基準と比較します

主な機能と技術的利点

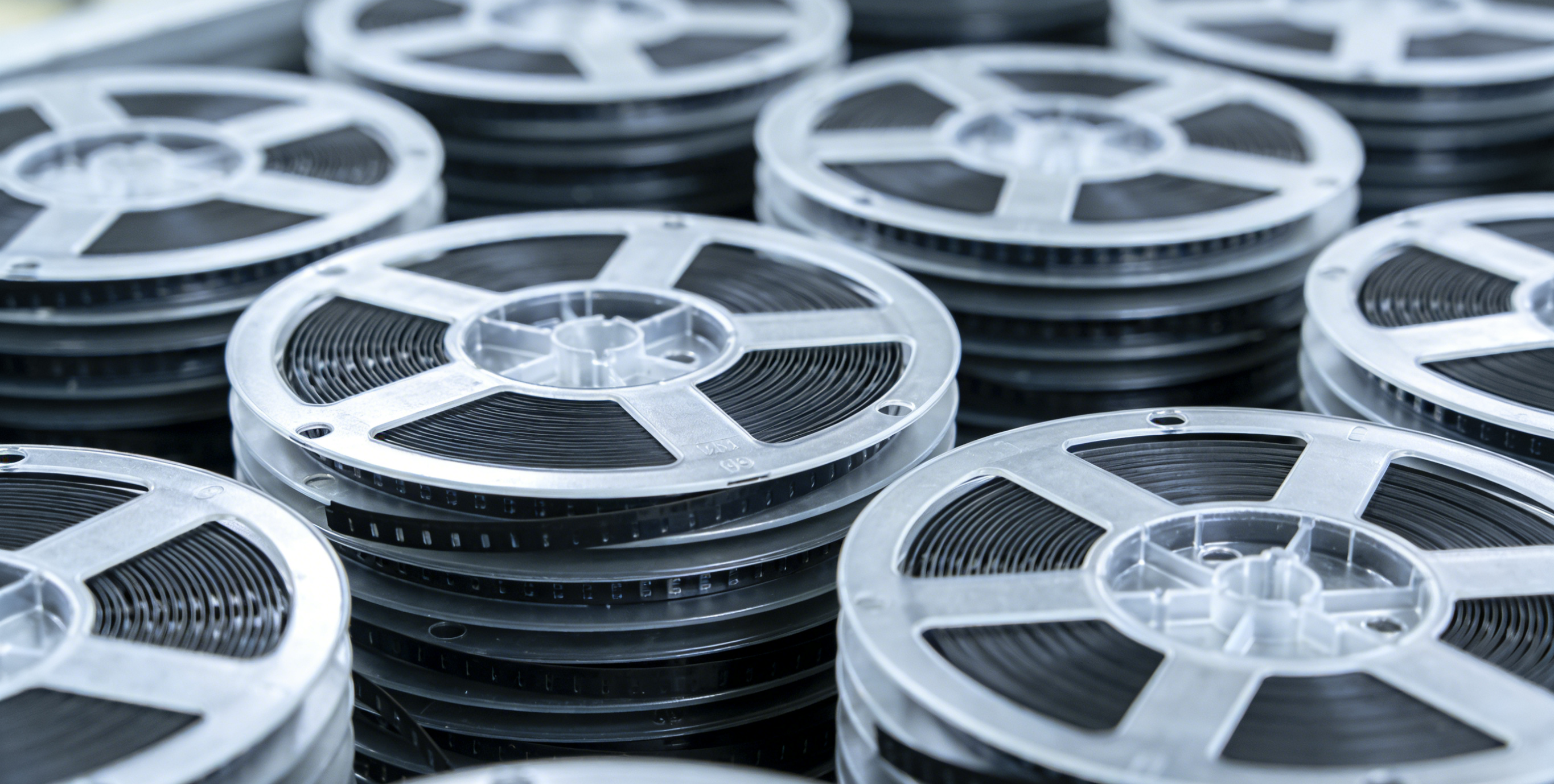

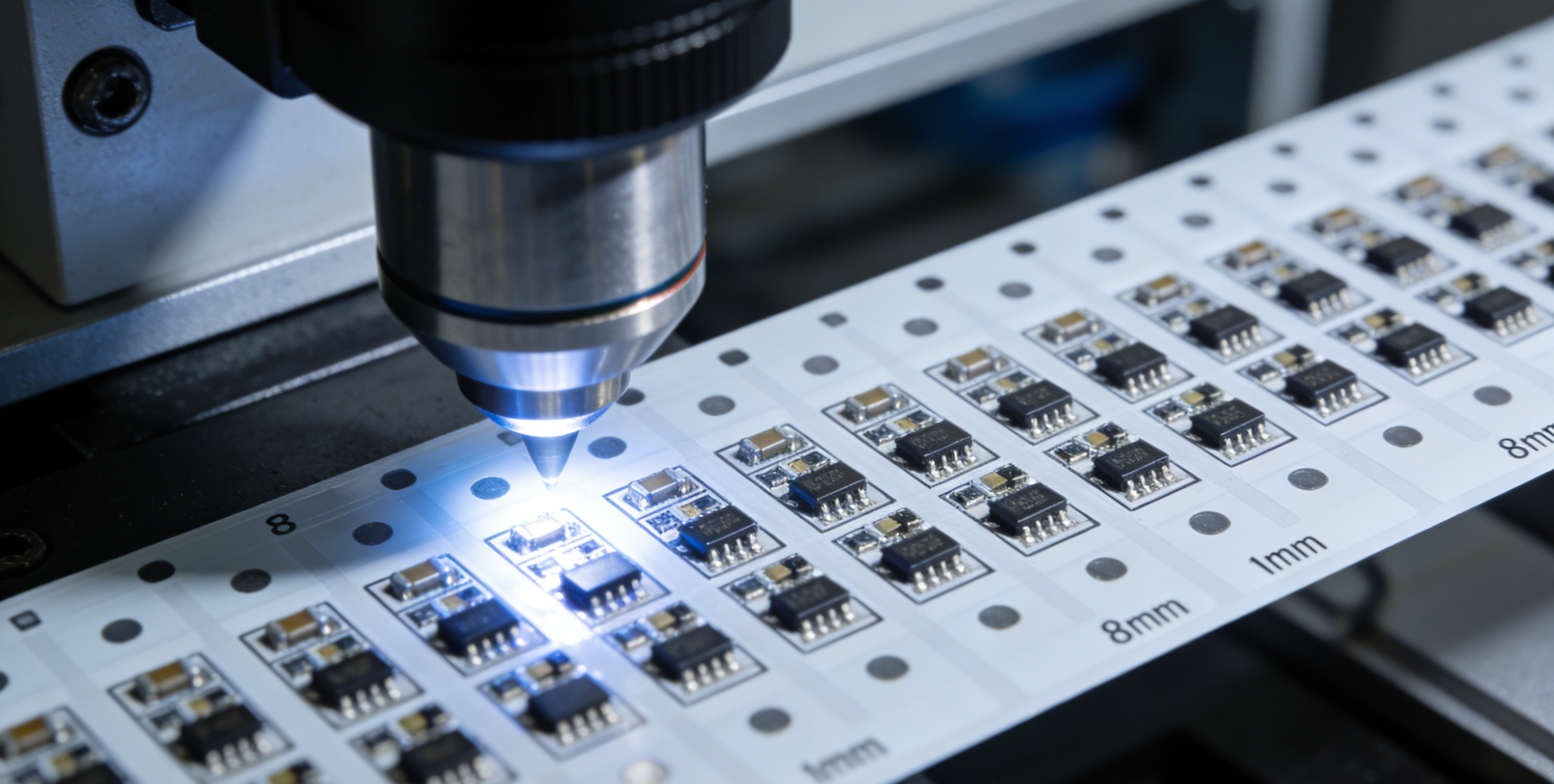

• 驚異的な検査速度: 8mm ピッチのキャリアテープで 1 時間あたり 20,000 以上の部品を達成し、生産速度を低下させることなく真のインライン検査を可能にします。

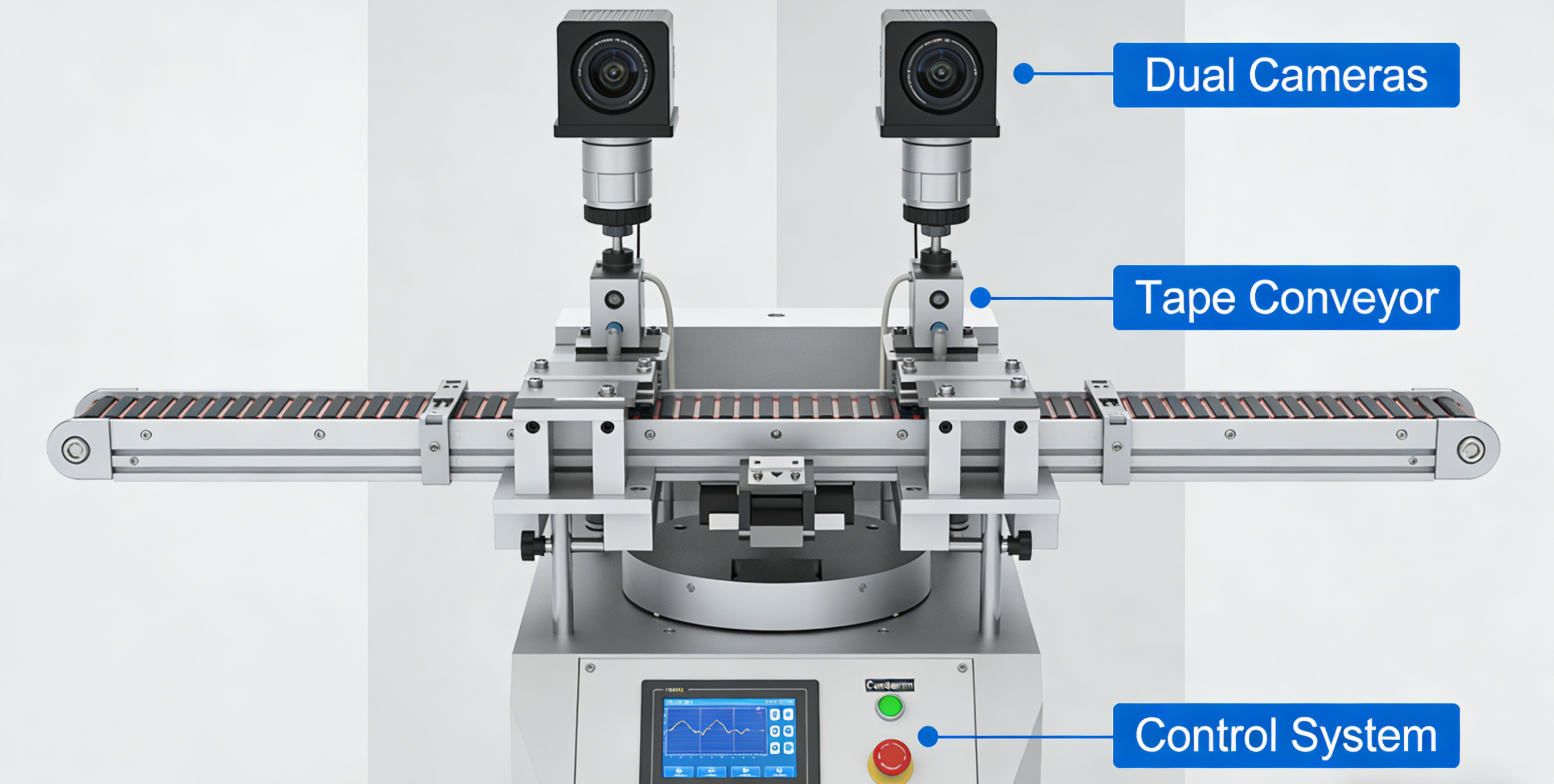

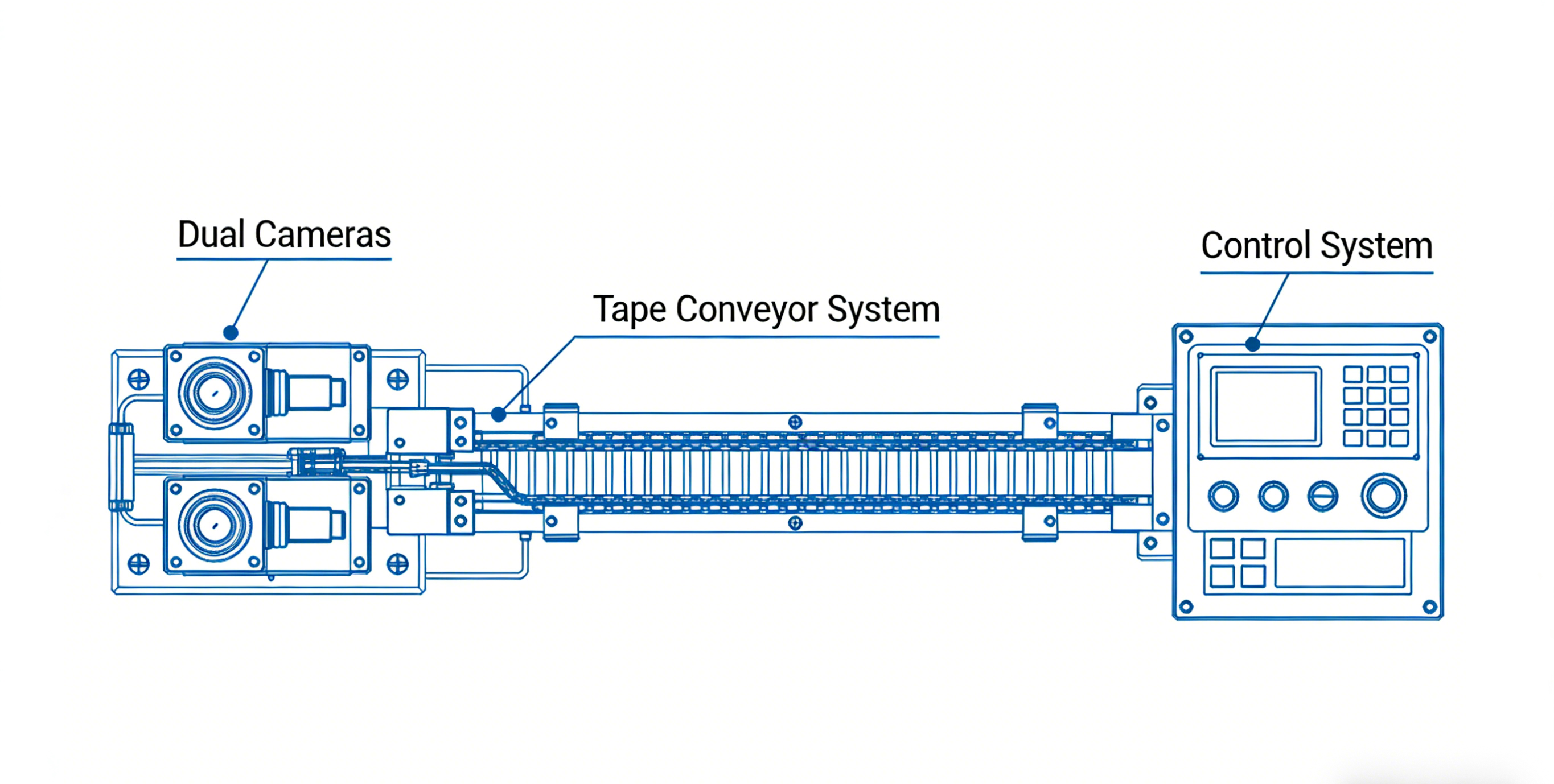

• デュアルトップカメラ構成: 2 台の独立した 500W ピクセルの高解像度カメラが 冗長なカバレッジを提供し、より広範囲のコンポーネントの検査や同時の多機能分析を可能にします。

• Keyence CV-X シリーズ ビジョン コントローラ: 業界をリードするビジョン処理プラットフォームは、要求の厳しい検査アプリケーションに比類のない速度、信頼性、アルゴリズムの多様性を提供します。

• 高解像度イメージング: 500W ピクセル解像度の CV-H500M カメラは、 微妙な欠陥の検出と重要な寸法の測定に不可欠な詳細をキャプチャします。

• ユニバーサルな互換性: 柔軟なプラットフォームとして設計されたシステムは、ソフトウェア構成とモジュラー ツールを通じて、さまざまなコンポーネント タイプやキャリア テープ フォーマットに適合させることができます。

• 包括的な検査機能: 有無、方向検証、寸法測定、表面欠陥検出、形状完全性などの幅広い検査機能をサポートします。

• 堅牢な構造: 産業グレードのコンポーネントと熱管理により、要求の厳しい製造環境でも 24 時間 365 日継続的に稼働できるように構築されています。

• ユーザーフレンドリーな操作: 直観的なインターフェースとレシピ管理により、大規模なプログラミングを行わなくても、異なる製品間の素早い切り替えが可能になります。

ビジョンシステムの詳細: Keyence CV-X シリーズ

当社の検査機の中核には、 入手可能な最も強力で多用途なビジョン処理プラットフォームの 1 つとして広く知られているKeyence CV-X170F ビジョン コントローラがあります。

このコントローラーと組み合わせたCV -H500M カメラは、 優れた感度と低ノイズを備えた 500W ピクセル解像度を実現し、低解像度システムでは見えない欠陥を明らかにする画像をキャプチャします。高解像度と高速キャプチャの組み合わせにより、高速で移動するコンポーネントも非常に鮮明に画像化されます。

電子機器製造全体にわたるアプリケーション

この多用途の検査ソリューションは、幅広い用途に役立ちます。

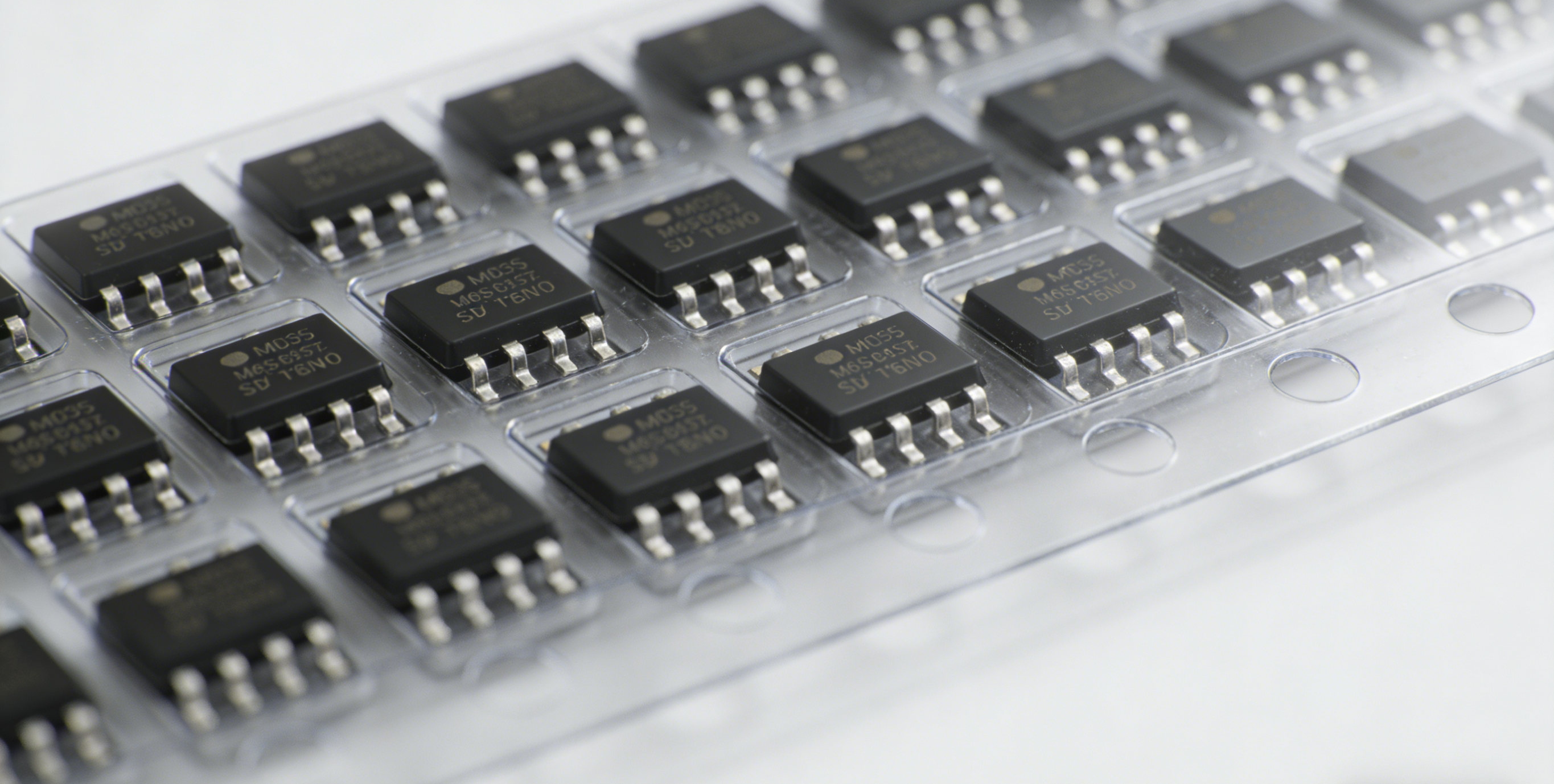

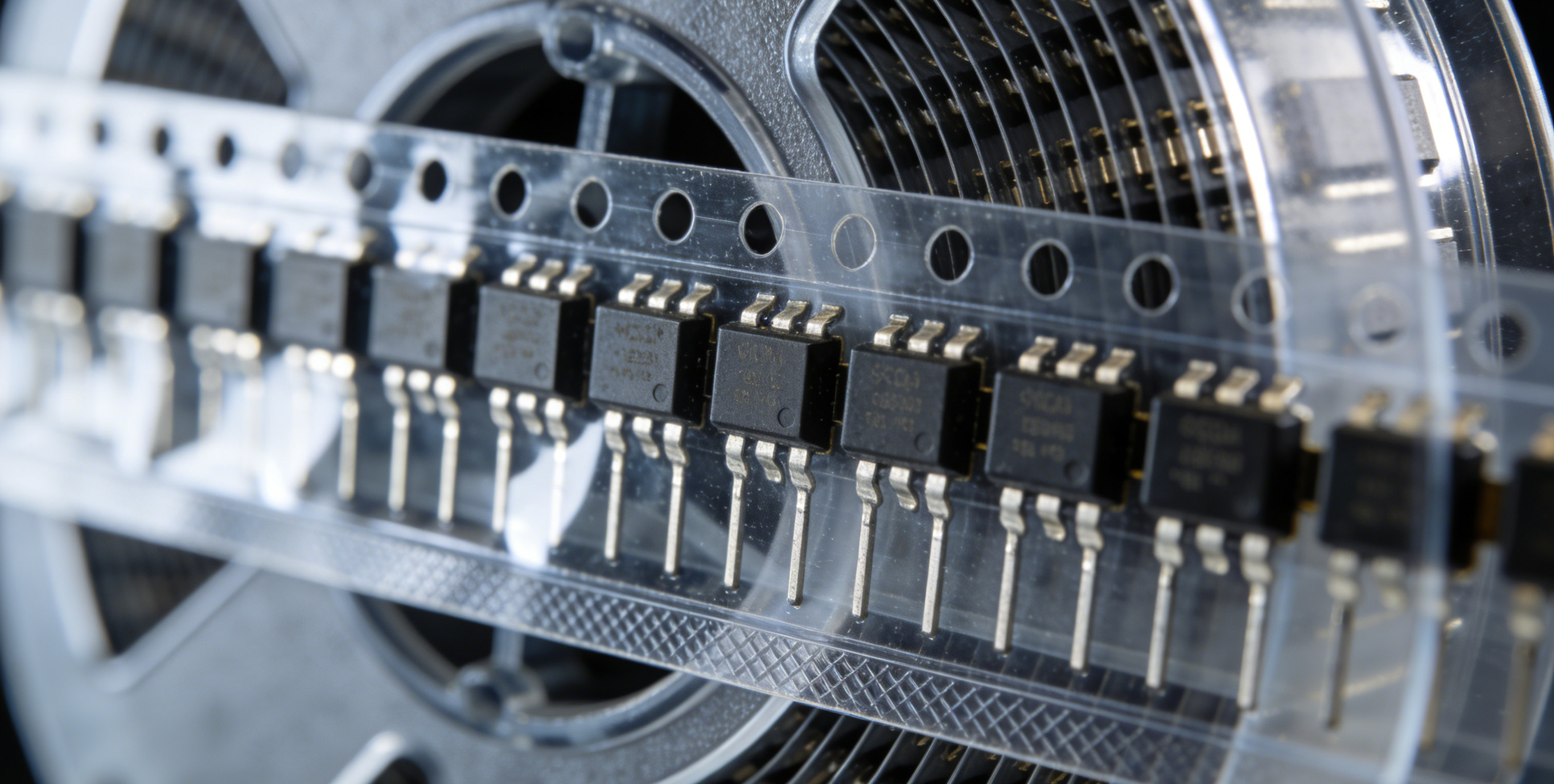

• SMD コンポーネント: キャリアテープ上の抵抗、コンデンサ、ダイオード、トランジスタ

• コネクタと端子: コンタクト、ピン、ハウジングの完全性の正確な検証

• プレス部品：シールドカバー、接点、機械部品の検査

• LED コンポーネント: 組み立て前の LED チップとパッケージの検証

• 医療機器コンポーネント: 植込み型および診断機器部品の重要な検査

• カーエレクトロニクス: 安全性が重要なコンポーネントの高信頼性検査

当社の高速画像検査ソリューションを選ぶ理由

技術仕様の概要

結論: 妥協のない品質保証を加速する

増え続ける生産量で完璧な品質を提供する競争において、検査が弱点になることはできません。デュアルトップカメラを備えた当社の 高速画像検査機は、 欠陥ゼロの品質プログラムに必要な精度を提供しながら、最速の生産ラインのペースに適合する実証済みのソリューションを提供します。業界をリードするキーエンスのビジョンテクノロジーと堅牢な機械設計およびインテリジェントなソフトウェアを組み合わせることで、メーカーがスループットを犠牲にすることなく品質目標を達成できるように支援するシステムを構築しました。
