振動フィーダーを使用し、ばらついたL字ニッケル条を処理する自動テープ包装機です。供給、PPU ピック アンド プレース、CCD 検査、ヒート シールを 1 つのコンパクトなシステムに統合します。
この機械は、 L 字型ニッケル ストリップ用に特別に設計されています。以下のような方に最適です。
バッテリー保護ボードのコンポーネント
電子機器用ニッケルストリップパッケージング
大量のSMT供給アプリケーション
| ステップ | プロセスの | 説明 |
|---|---|---|

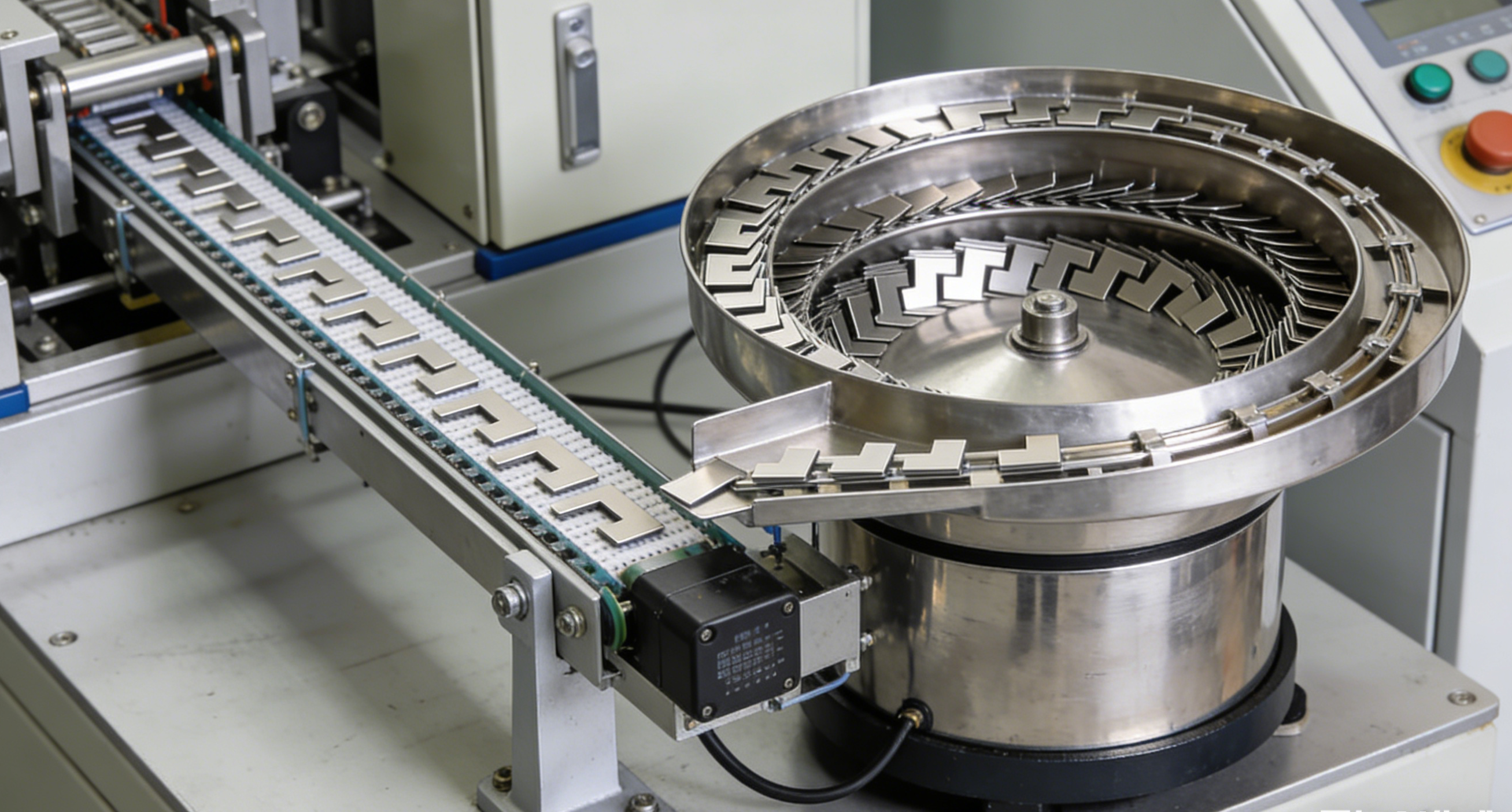

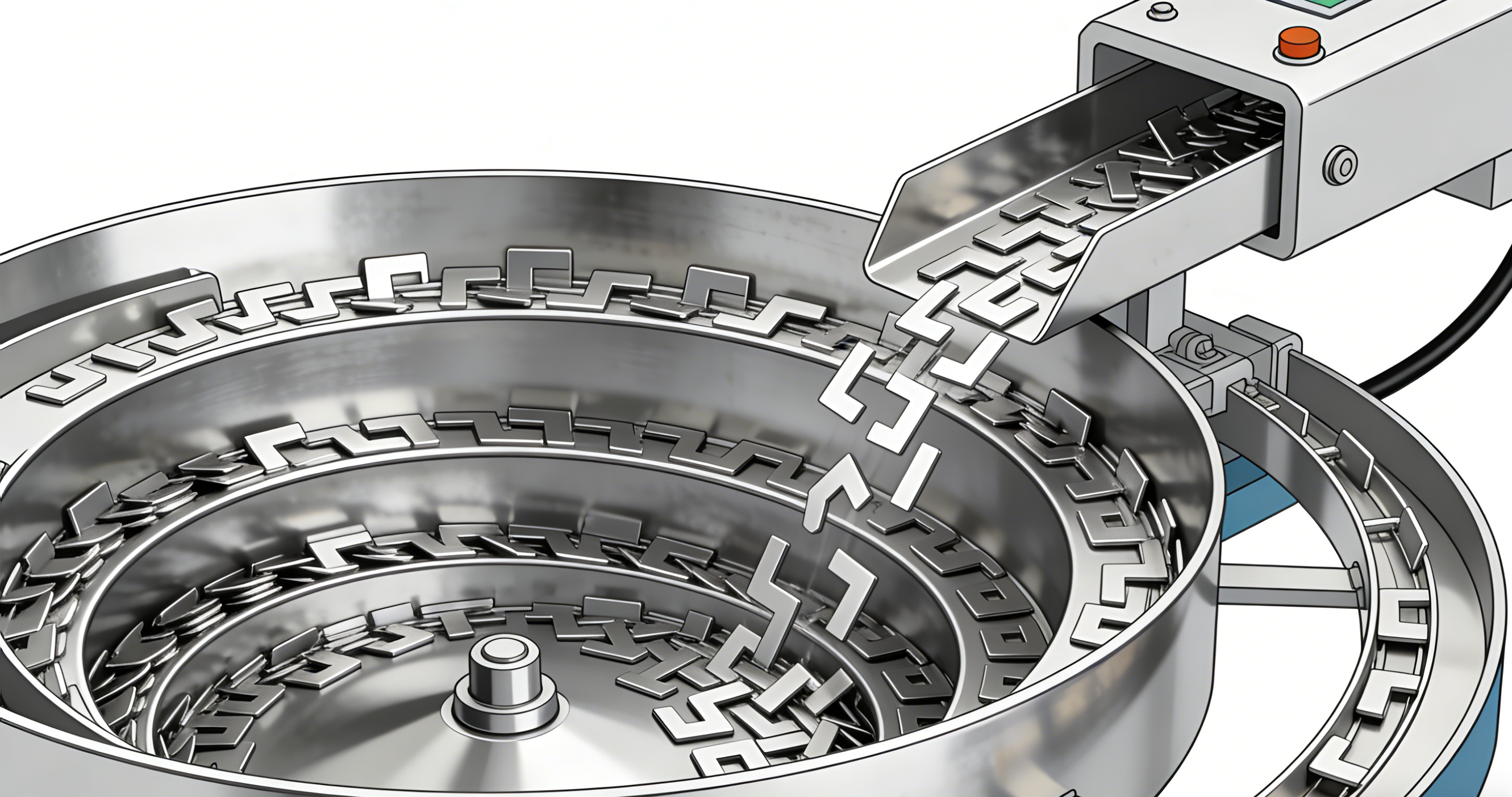

| 1 | 振動送り | 緩い L 字型ニッケル ストリップがスチール ボウルから供給されます |

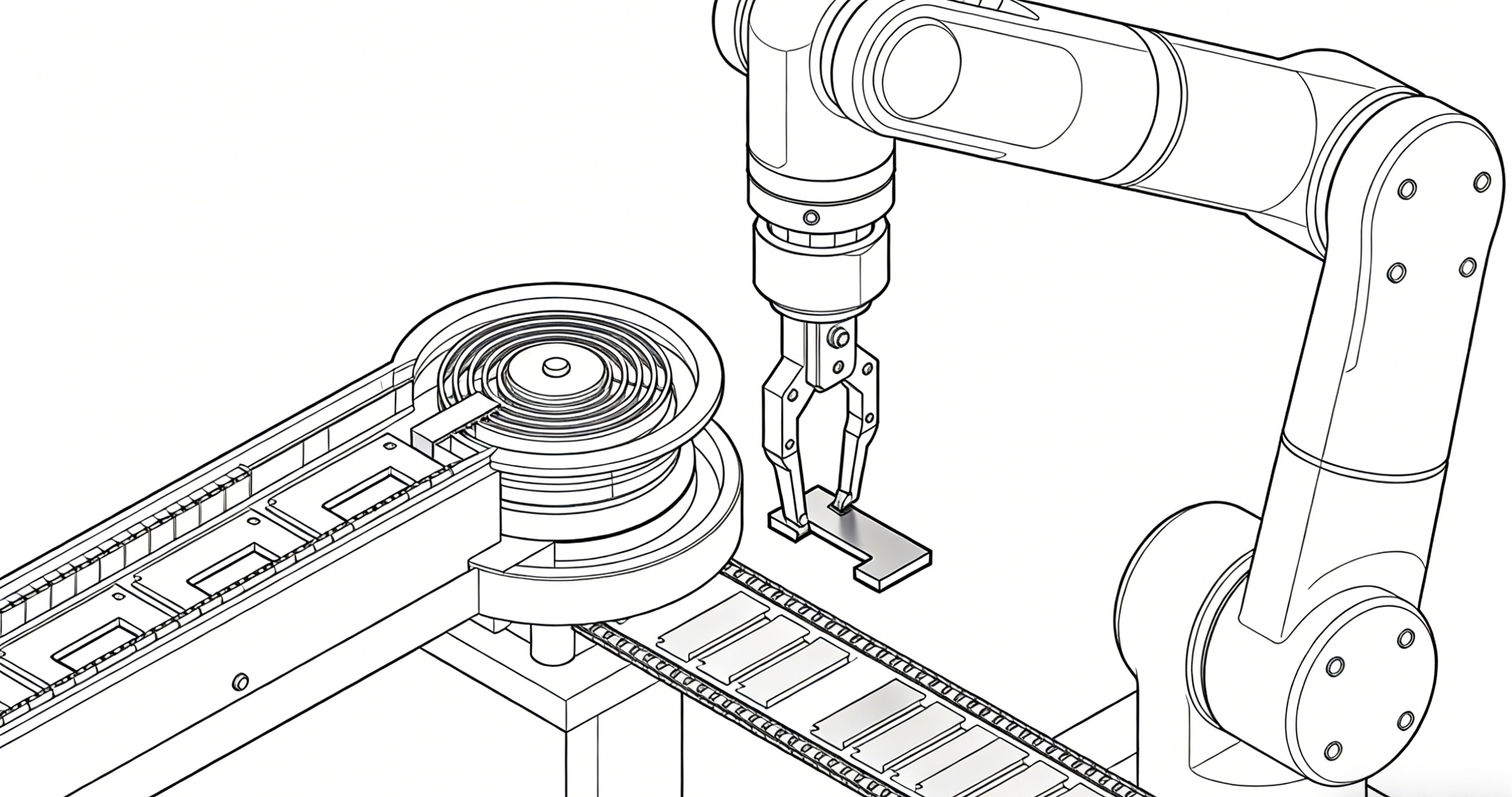

| 2 | PPU ピック & プレイス | PPU機構により部品をキャリアテープに搬送 |
| 3 | CCD検査 | 2台のカメラで反転、空のポケット、二重部分をチェック |

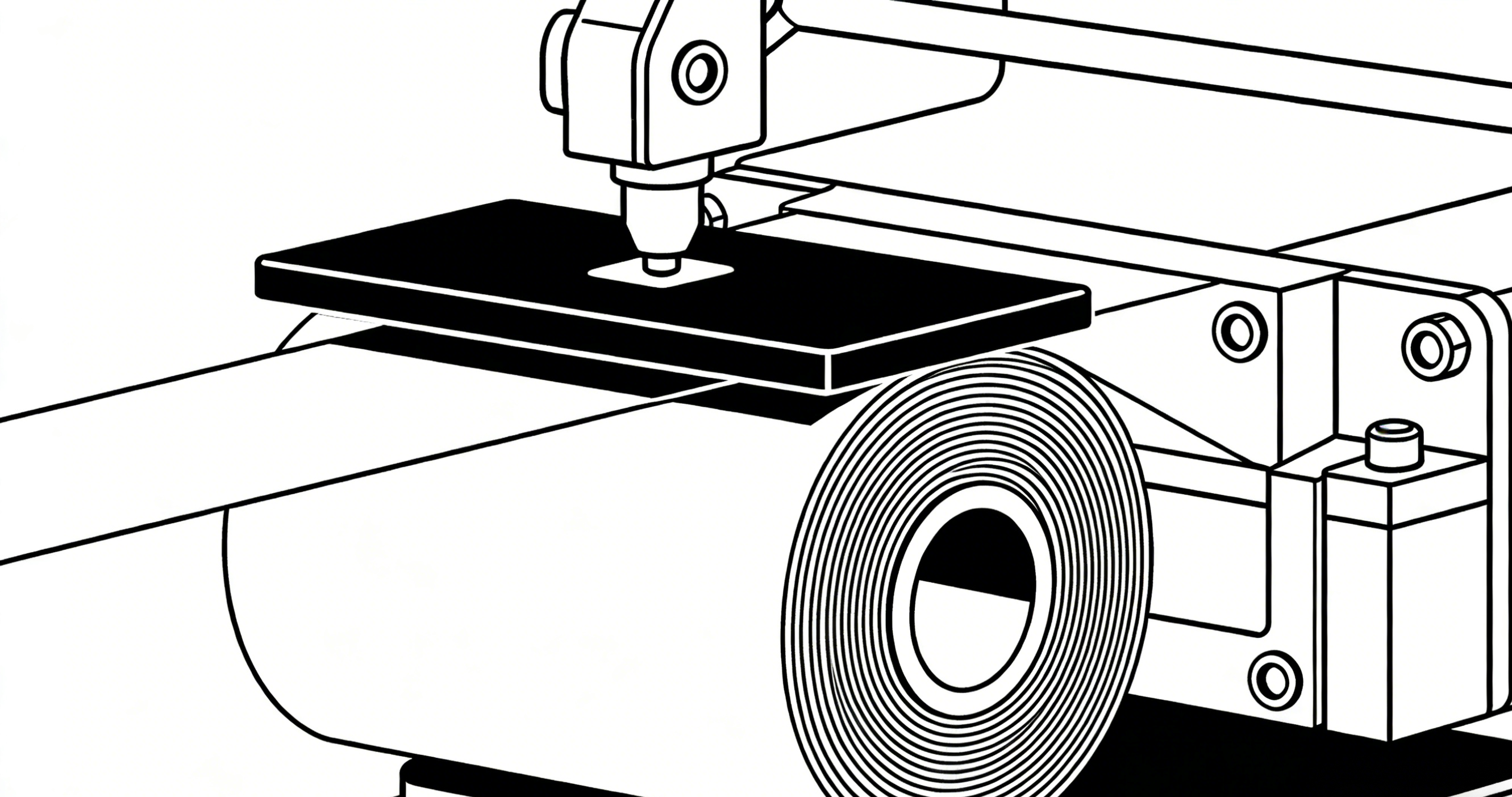

| 4 | ヒートシール | カバーテープは装着されたキャリアテープにシールされています |

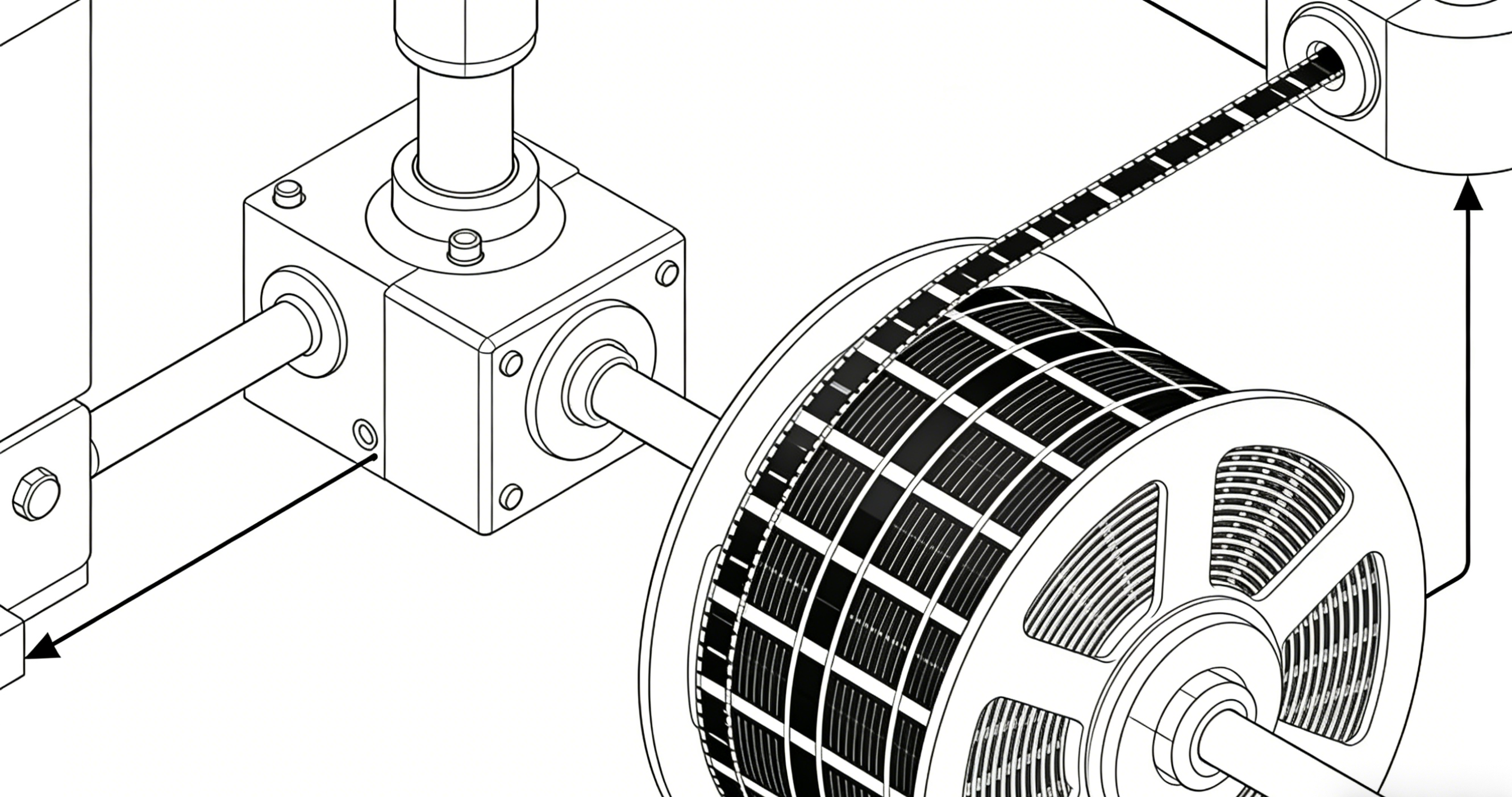

| 5 | 巻き戻し中 | 完成したリールは自動で巻き取られます |
振動送り
PPU ピック & プレイス
CCD検査
ヒートシール
巻き戻し中
| パラメータの | 仕様 |
|---|---|
| 対象製品 | L字型ニッケル条 |
| 給餌方法 | 振動フィーダー（スチールボウル） |
| 部品サイズ範囲 | L4-9.3mm × W2-3.5mm |
| 包装速度 | 7,000 – 11,000個/時間 |
| ビジョンシステム | Hikvision 1.3MP × 2 カメラ |
| 検査機能 | リバース、空ポケット、ダブルニッケルストリップ |
| オペレーティング·システム | PLC + タッチスクリーン |
| 電源 | AC220V |
| 力 | 1.5KW |
| 重さ | 400kg |
| 機械サイズ（長さ×幅×高さ） | 1200×750×1700mm |

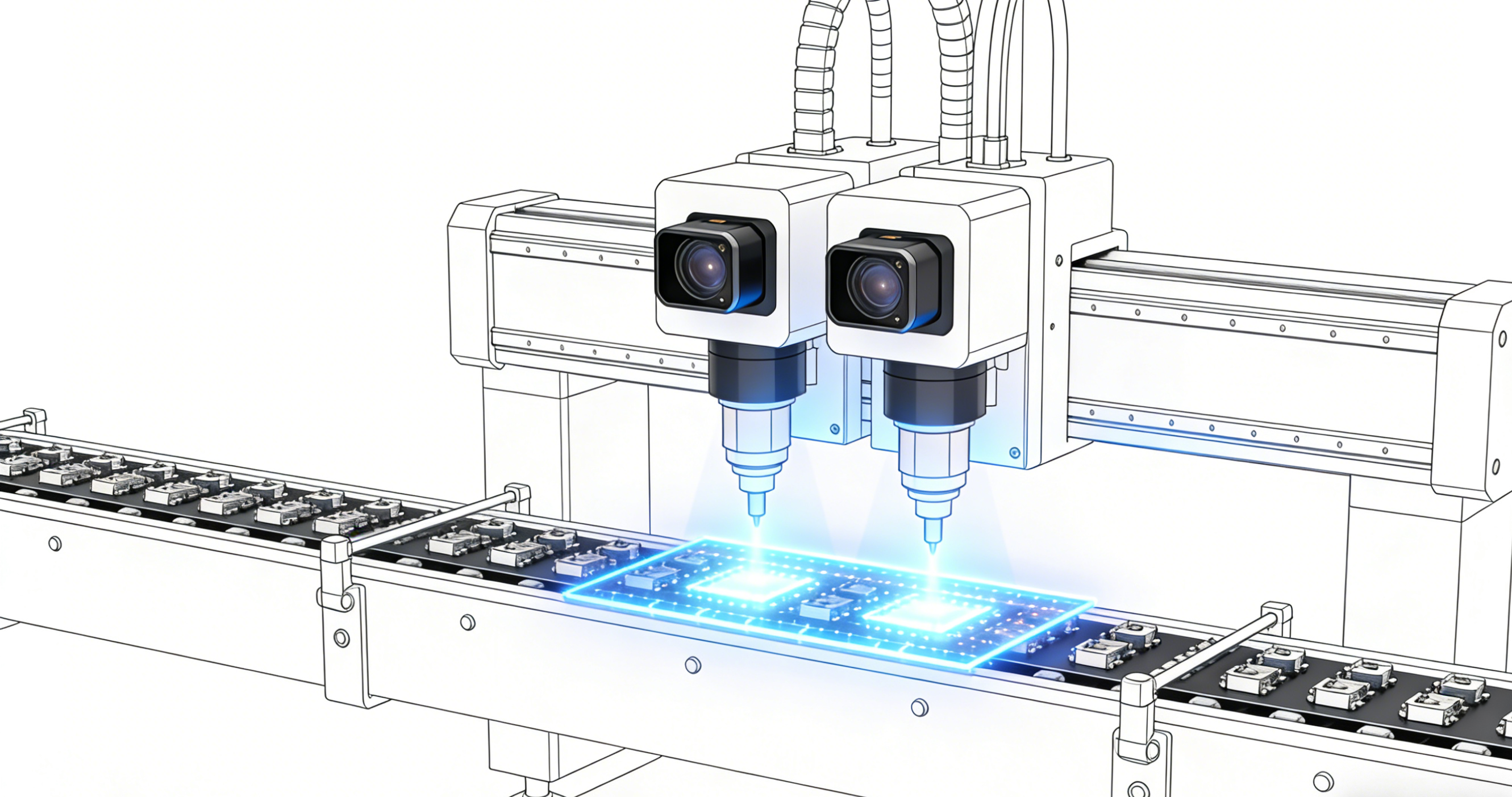

この機械は、フロント ライトとサイド ライトを組み合わせて二重ニッケル ストリップを検出します。 2 台の CCD カメラが以下をチェックします。
逆検出 - 部品の向き
空のポケットの検出 - 部品の欠落
二重部品検出 – 1 つのポケットに 2 つのニッケル ストリップ
PPU ピック アンド プレース メカニズム – 安定かつ正確
デュアルカメラ検査 – 製品の品質を保証します
ユーザーフレンドリーな HMI – 簡単な操作と迅速なセットアップ
コンパクト設計 - 床面積を節約 (1200×750×1700mm)
スチール製振動ボウル – 長期使用に耐える耐久性
| 特典の | 説明 |
|---|---|
| 専用設計 | L字型ニッケル条に最適化 |
| 高速 | 7,000 – 11,000 PCS/H 出力 |
| 品質保証 | 反転部品、空部品、二重部品の CCD 検査 |
| コンパクトな設置面積 | 狭い生産ラインに適合 |
| 簡単操作 | PLC + タッチスクリーンインターフェース |
