高精度 3-in-1 スタンピング、マルチカメラ検査、自動詰め替え梱包ソリューション
主な用途:
精密電子部品
マイクロコネクタ
半導体パッケージング
高信頼性カーエレクトロニクス
医療機器の部品
| パラメータの | 指定 |
|---|---|

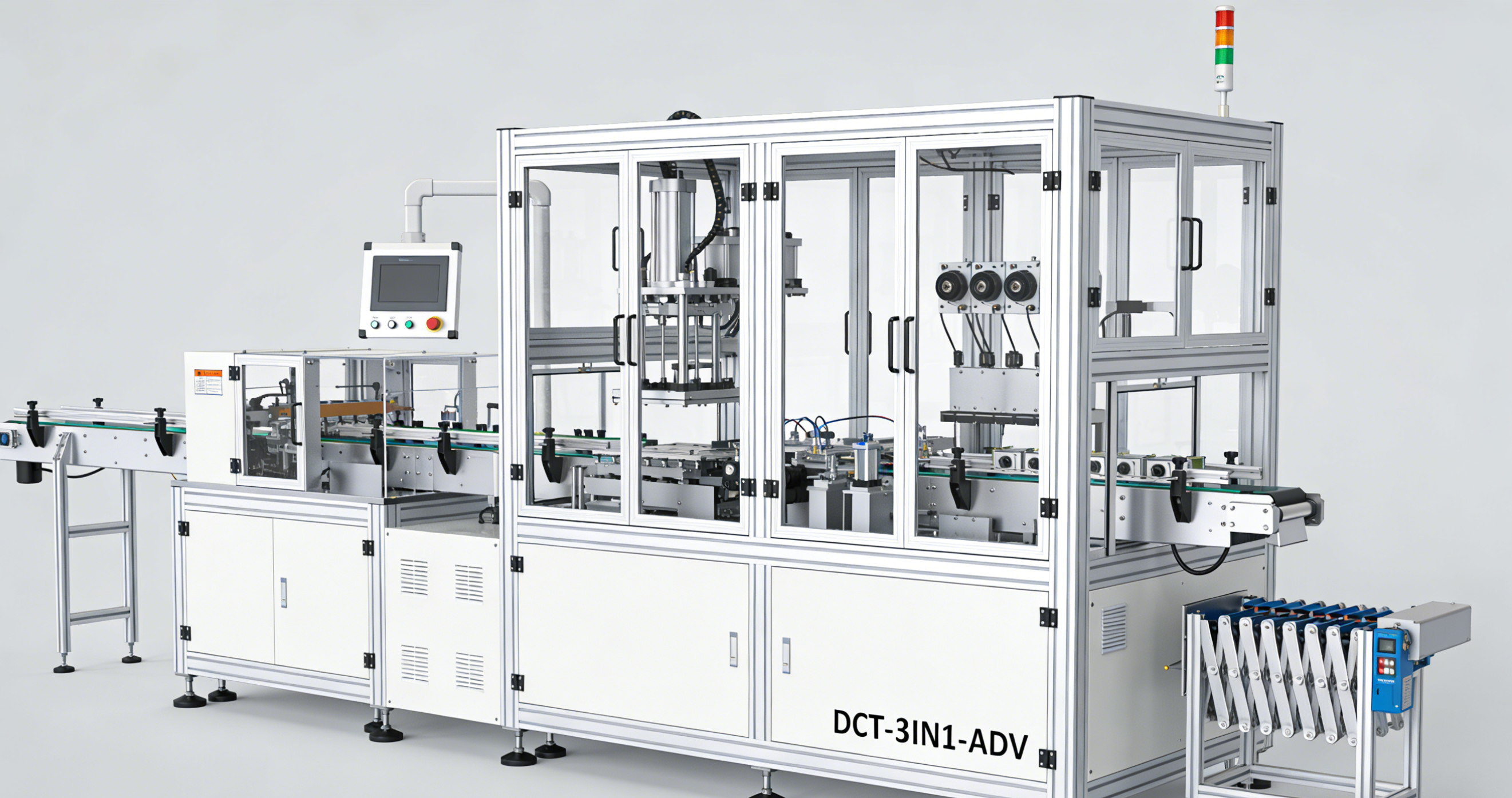

| モデル | DCT-3IN1-ADV |
| キャリアテープの本数 | 1レーン |
| 稼働効率 | ≧21,000個/時間 ±10％（製品形状により異なります） |
| スタンピング力 | 3トン |
| 材料の厚さ | 0.05～0.2mm |
| キャリアテープ幅 | 8～16mm |
| ビジョンシステム | 上部カメラ + 下部カメラ + サイドカメラ |
| 検査機能 | 有無、位置、向き、表裏、マルチアングル |
| 自動補充 | 補充後の検証を備えた補充メカニズム |
| シール方法 | ヒートシール |
| オプション機能 | 封印後検査カメラ |
| 電源 | AC220V/50Hz |
| 空気圧 | 0.6MPa |
欠陥ゼロを実現するマルチカメラビジョンシステム
上部、下部、側面のカメラがあらゆる角度から検査します
存在・位置・向き・表裏をリアルタイムに検知
100% の品質検証を保証
事後検証による自動補充
欠陥のあるコンポーネントは自動的に削除されます
補充機構が正しいコンポーネントを配置します
2回目の検査で詰め替え品質を確認

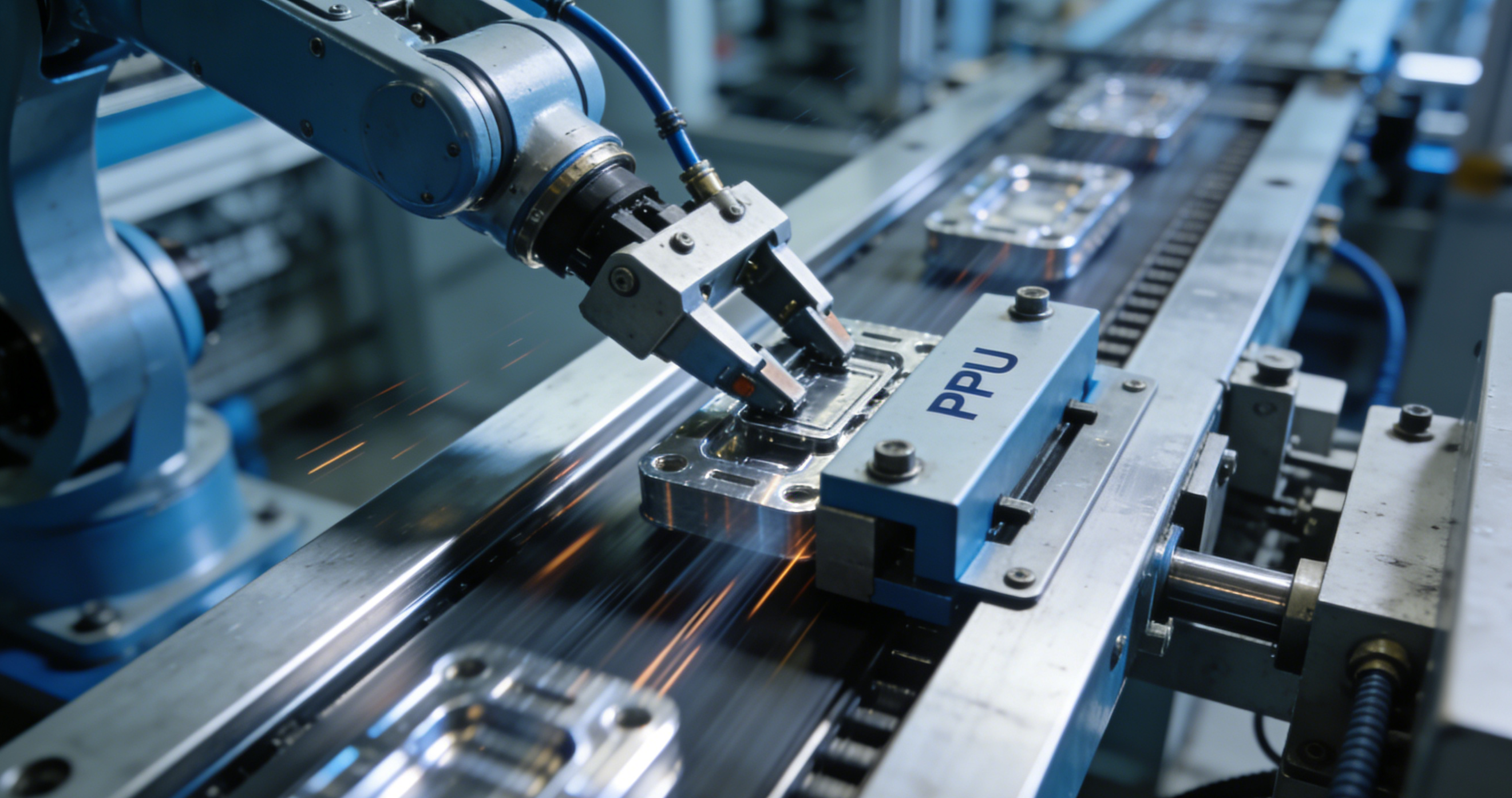

精密なハンドリング機構

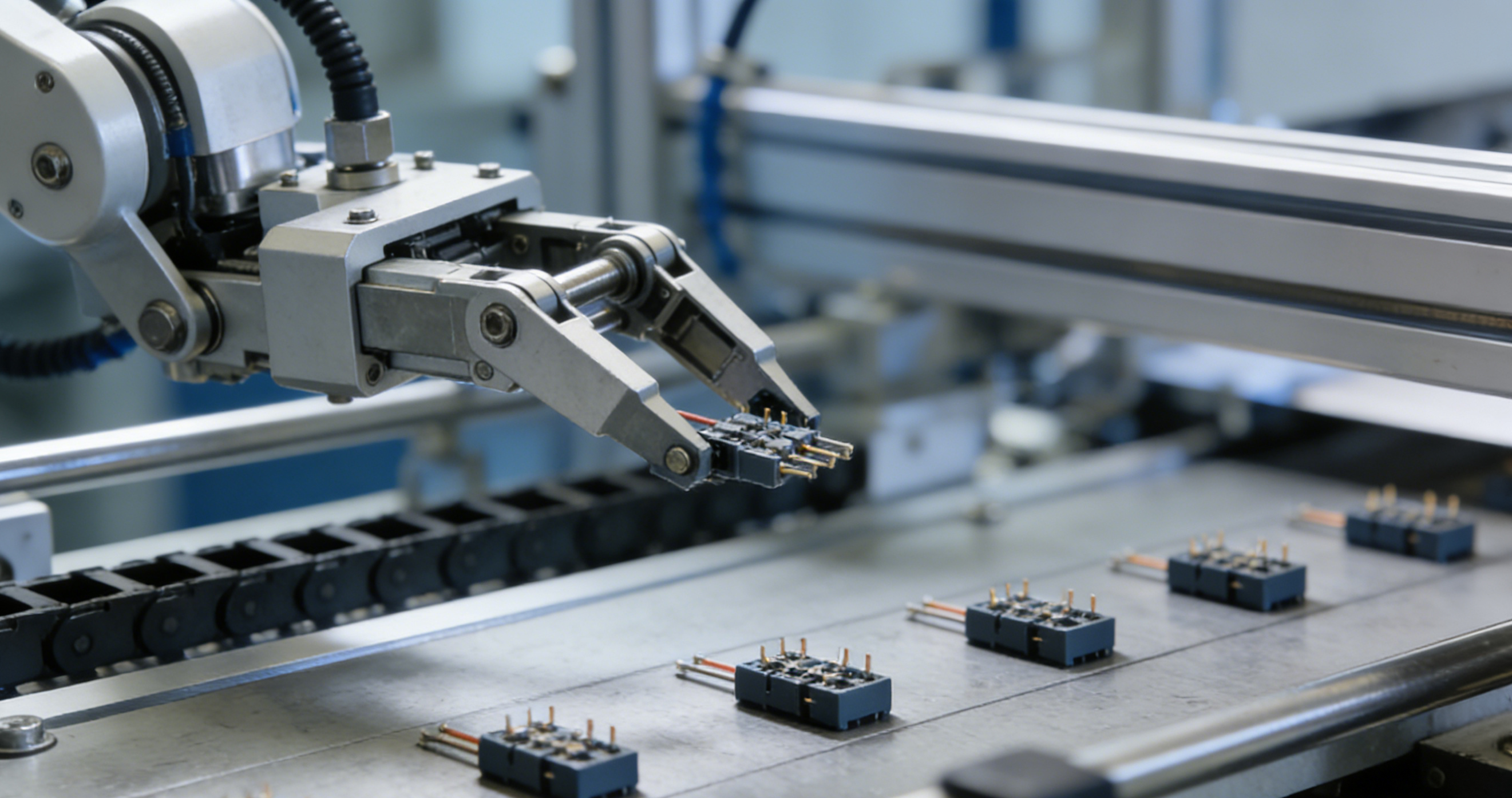

穏やかな部品搬送のためのピックアンドプレースユニット
PPU (ピックアンドプレイスユニット) による正確な位置決め
正確な方向付けを実現するアライメントステーションを備えたロータリーインデックス
最小限の廃棄物で高収量
リアルタイムの欠陥修正によりスクラップ率が削減されます
連続運転により安定した出力を維持
高価なコンポーネントに最適
柔軟な構成
8mm～16mmのキャリアテープに対応
オプションで封止後の検査カメラも利用可能
特定の製品要件に合わせてカスタマイズ可能

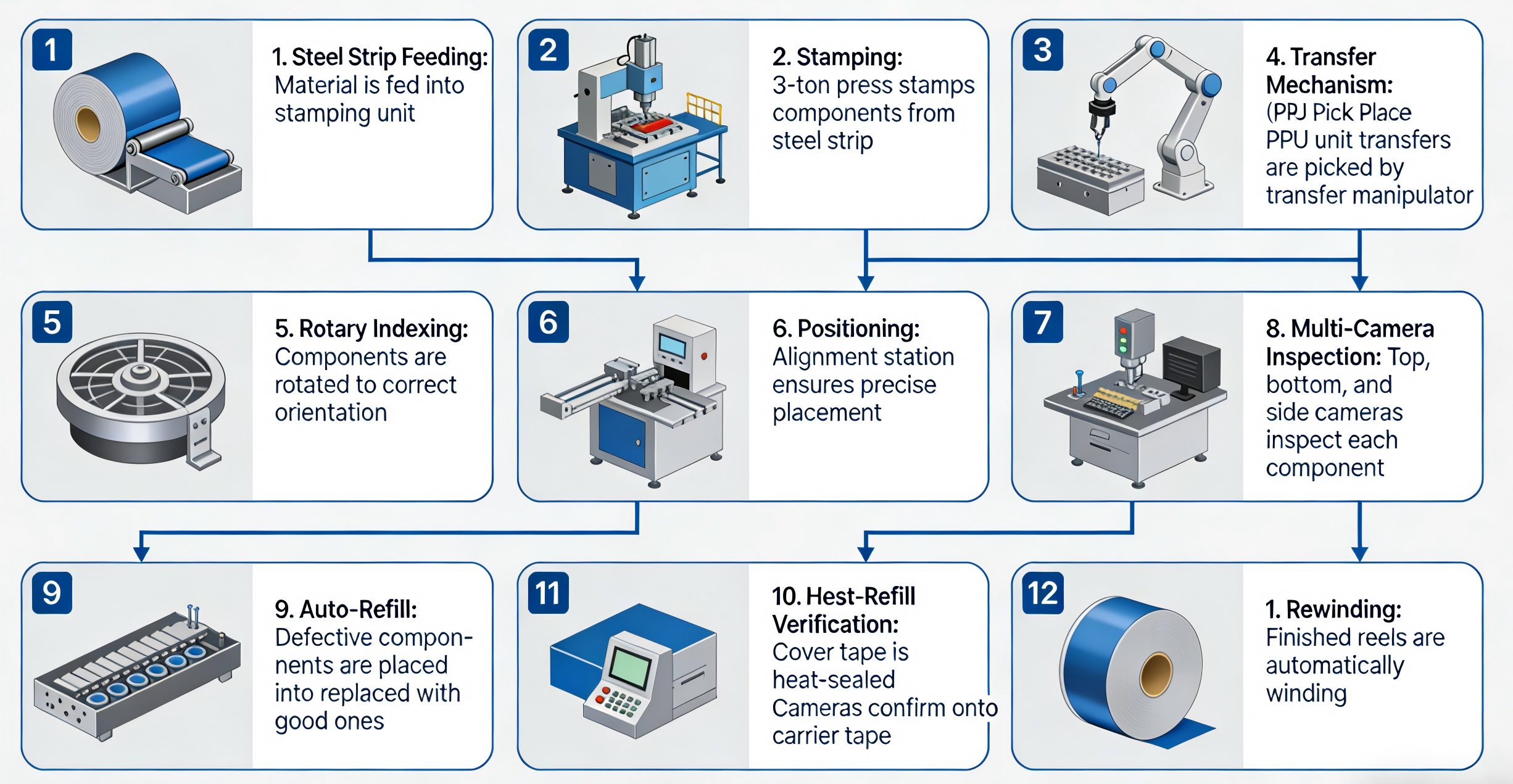

| ステップ | プロセスの | 説明 |
|---|---|---|
| 1 | 鋼帯の供給 | 材料がスタンピングユニットに供給されます |

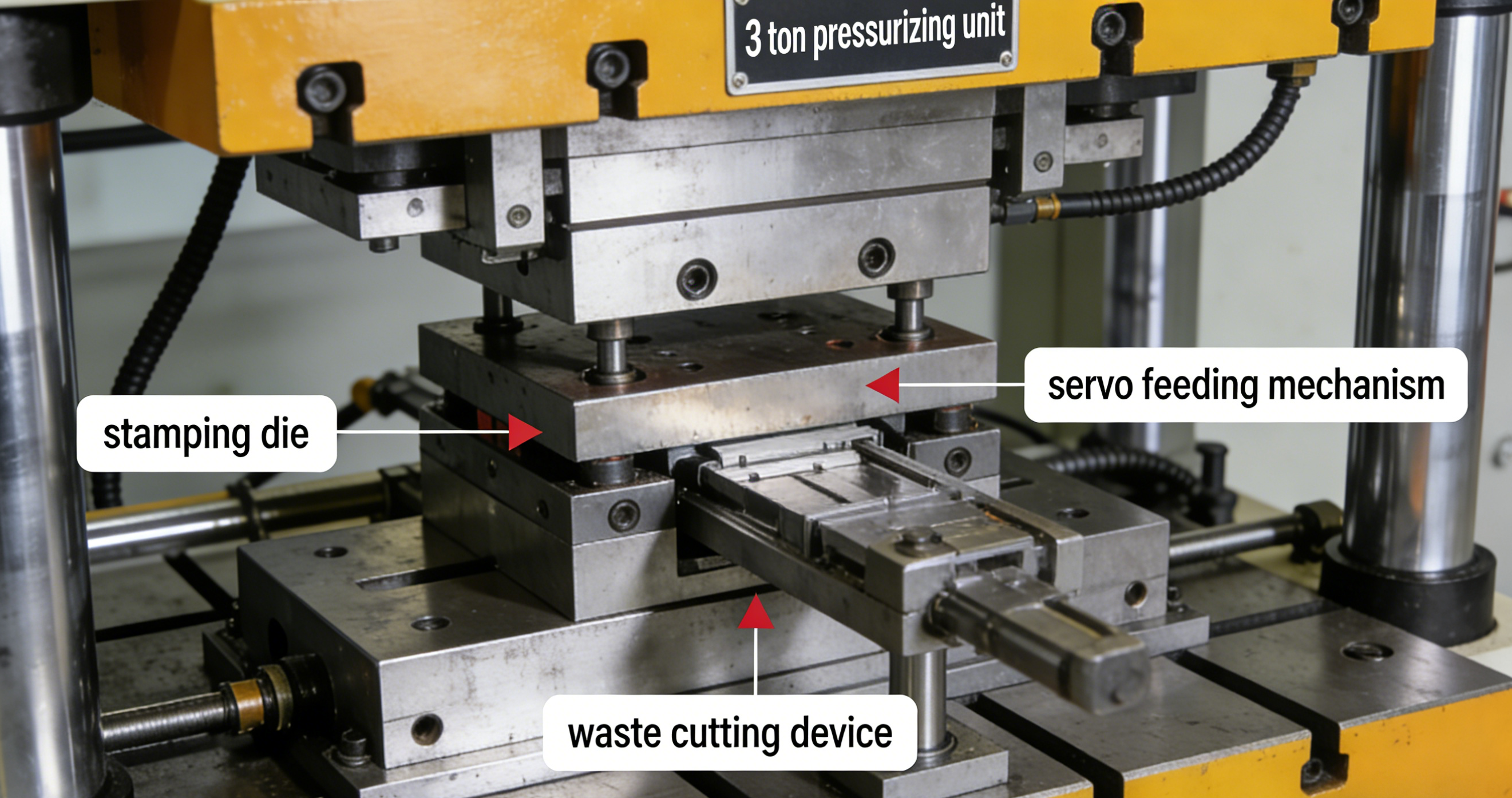

| 2 | スタンピング | 3トンプレスで鋼帯から部品を打ち抜きます |
| 3 | 転送機構 | コンポーネントは搬送マニピュレータによってピッキングされます |
| 4 | PPU ピック & プレイス | PPU ユニットがコンポーネントをロータリー ステーションに搬送 |
| 5 | ロータリーインデックス | コンポーネントが正しい方向に回転される |
| 6 | 位置決め | アライメントステーションにより正確な配置が保証されます |
| 7 | キャリアテープの装着 | コンポーネントはキャリアテープのキャビティに配置されます |
| 8 | マルチカメラ検査 | 上部、下部、側面のカメラが各コンポーネントを検査します |
| 9 | 自動補充 | 欠陥のあるコンポーネントは良品と交換されます |
| 10 | 補充後の検証 | 詰め替え品質をカメラで確認 |
| 11 | ヒートシール | カバーテープはキャリアテープにヒートシールされています |
| 12 | 巻き戻し中 | 完成したリールは自動で巻き取られます |
| 機能 | アドバンスト ソリューション (DCT-3IN1-ADV) | 標準ソリューション (DCT-3IN1-DUAL) |
|---|---|---|
| キャリアテープ | 1レーン（精密フォーカス） | 2レーン（高出力） |
| スタンピング力 | 3トン | 10トン |
| ビジョンシステム | トップ + ボトム + サイド (3 カメラ) | 上部カメラのみ |
| 検査範囲 | 全360°検査 | トップダウンのみ |
| 自動補充 | はい、事後検証あり | いいえ |
| ピックアンドプレイス | あり (PPU + 転送マニピュレータ) | いいえ (直接ドロップ) |
| ロータリーインデックス | はい | いいえ |
| キャリアテープ幅 | 8～16mm | 8～32mm |
| 材料の厚さ | 0.05～0.2mm | 標準範囲 |
| 最適な用途 | 高精度で複雑なコンポーネント | 大量の標準コンポーネント |
