はじめに: プラスチック部品の自動組立の新しい標準
急速に進化する製造の世界では、精度、スピード、一貫性は交渉の余地がありません。手動または半自動の組み立てプロセスでは、欠陥のない大量生産に対する今日の需要を満たすことができないことがよくあります。をご利用ください 全自動プラスチック射出成形部品組立機。粘着テープの貼り付けと部品の正確な配置をシームレスに統合するように設計された次世代ソリューションです。このシステムは、電子筐体、自動車内装、消費者向け機器コンポーネント、医療用プラスチック部品のメーカー向けに設計されており、高度なビジョン技術、インテリジェントな供給、サーボ駆動の精度を組み合わせて、 信頼性が高く、再現性があり、効率的な組み立てパフォーマンスを実現します。.
仕組み: 完璧な組み立てのための統合ワークフロー
当社の組立機械は、部品の供給から始まり、完成した検査済みのアセンブリで終わる、スムーズな完全自動プロセスを調整します。プラスチック部品は、 正しい向きを確保するために前後認識カメラを備えたピックアンドプレイスマニピュレーターは、下空飛行ビジョンカメラによってガイドされ、各部品を取得し、必要に応じて回転させます。次にコンポーネントは、 高性能振動ボウルにロードされます。 粘着剤付きのキャリア テープに配置される前に、正確な位置合わせのために 4 つ爪位置決め機構に移されます。

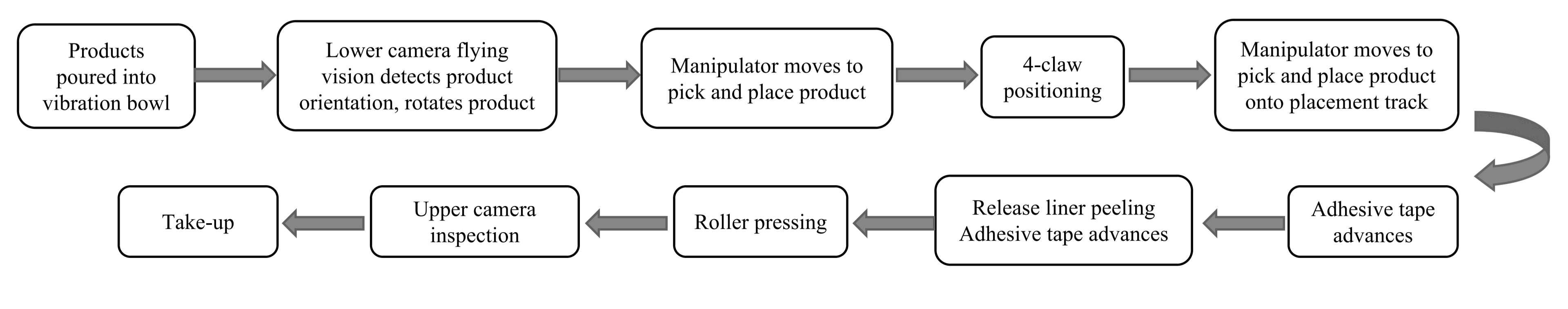

装置のプロセスフローの説明:
角形製品を振動ボウルに流し込みます。リニア振動機構により送りトラックまで搬送します。供給マニピュレータは製品を吸引・持ち上げて移動させ、供給します。下部飛行ビジョンカメラは製品の方向を識別します。製品を反転すると、吸着プレート上の回転モーターにより製品が180度回転します。
送りマニピュレータは製品を4本爪位置決め機構に移動させて位置合わせを行います。次に、マニピュレータは左に移動します。左側の吸引プレートが製品をピックアップし、右側の吸引プレートが製品を押し下げます。吸着ヘッドの位置決めピンを製品の位置決め穴に挿入し、位置決めした製品を吸着します。供給マニピュレータが右に移動し、製品を載置トラックに載置します。製品を解放する前に、吸着ヘッドの位置決めピンをトラックの位置決め穴に挿入します。
剥離紙はローラーにより搬送され、剥離されて剥離紙巻き取り機構に巻き取られます。
粘着テープはサーボ モーター駆動のローラーによって前方に駆動されます。上下のゴムローラーがテープの両端を押し、テープを組み立て位置まで前方に回転させます。トラック上の光ファイバー センサーは、テープが所定の位置に送られることを検出し、送りを停止します。組み立て後、製品は平坦化機構に進み、上下のゴムローラーが製品を前方に押して転がします。
製品は巻取機構に到達し、巻取モーターにより巻き取られます。
主な機能と技術的利点
高速動作: 1 時間あたり 最大 2300 ±10% の組立率を達成し、精度を損なうことなく拡張可能な生産を可能にします。
ミリメートル未満の精度: ±0.1mmの配置精度を備えたこの機械は、厳しい公差と一貫した製品の位置合わせが必要な用途に最適です。
高度なビジョン ガイダンス: 組立トラックの上下に配置されたカメラは、リアルタイムの監視、修正、品質保証を提供します。
柔軟な互換性: 汎用アセンブリ プラットフォームとして設計されたこの機械は、調整可能な治具とモジュラー ツールを通じてさまざまな製品タイプに適合できます。
サーボ制御の動作: ピックアンドプレース、テープ送り、ローラープレスなどのすべての重要な動作はサーボモーターによって駆動され、スムーズで再現性があり、エネルギー効率の高い動作を実現します。
さまざまな業界にわたるアプリケーション
この汎用性の高いアセンブリ ソリューションは、次のような幅広いプラスチック コンポーネントの用途に適しています。
家庭用電化製品: デバイスのハウジング、ボタン パネル、および内部構造部品の組み立て。
自動車内装: トリム部品、コントロール パネル コンポーネント、センサー ハウジングの正確な配置。
医療機器: 使い捨てプラスチック部品と診断部品の滅菌済みの繰り返し可能な組み立て。
産業用コンポーネント: コネクタ、エンクロージャ、機械アセンブリ用の自動テープと部品の組み立て。
当社の自動組立ソリューションを選択する理由
今日の製造業者は、人件費の削減、スループットの向上、厳しい品質基準の維持に対するプレッシャーの増大に直面しています。当社の 全自動プラスチック射出成形部品組立機は、以下 を提供することでこれらの課題に正面から取り組みます。
手作業の削減: 完全自動化により、オペレータへの依存を最小限に抑え、人件費を削減します。
品質管理の強化: 組み込まれた画像検査により、組み立てられたすべての部品がラインを出る前に仕様を満たしていることを確認します。
素早い切り替え: モジュラー設計により、新しい製品設計への迅速な適応が可能になり、実行間のダウンタイムが削減されます。
データドリブンのインサイト: オプションの接続により、生産の監視、トレーサビリティ、プロセスの最適化が可能になります。
説明

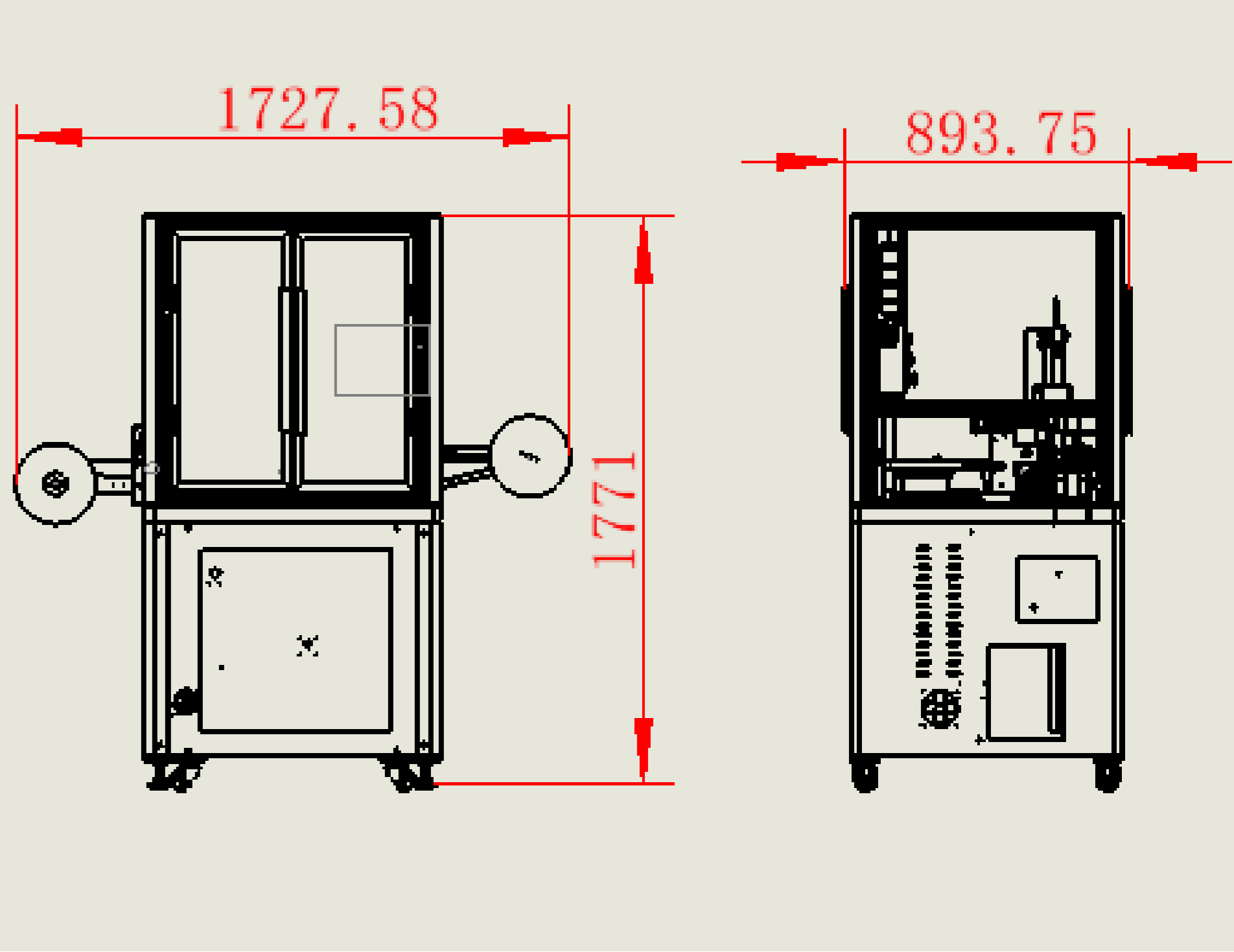

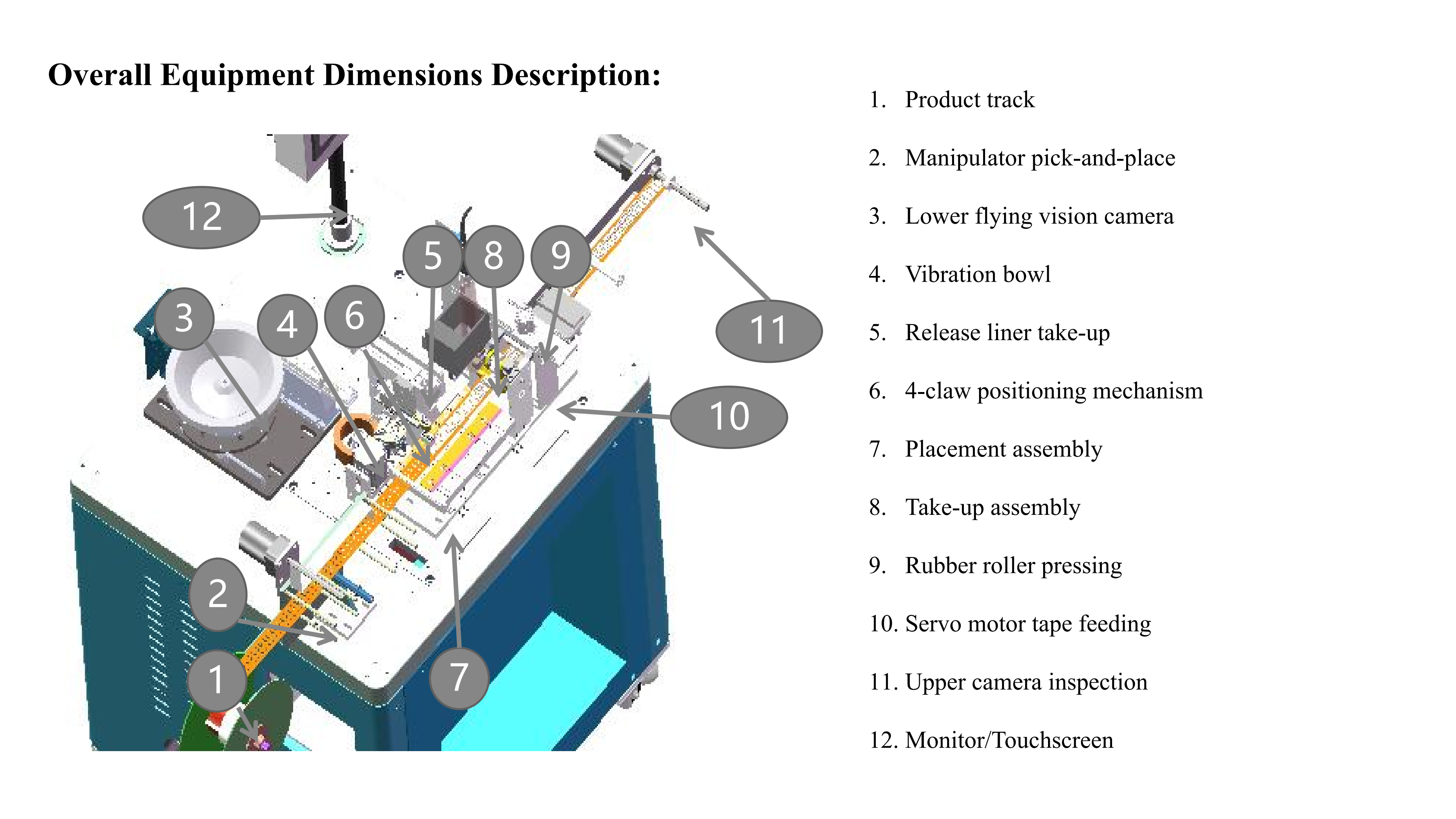

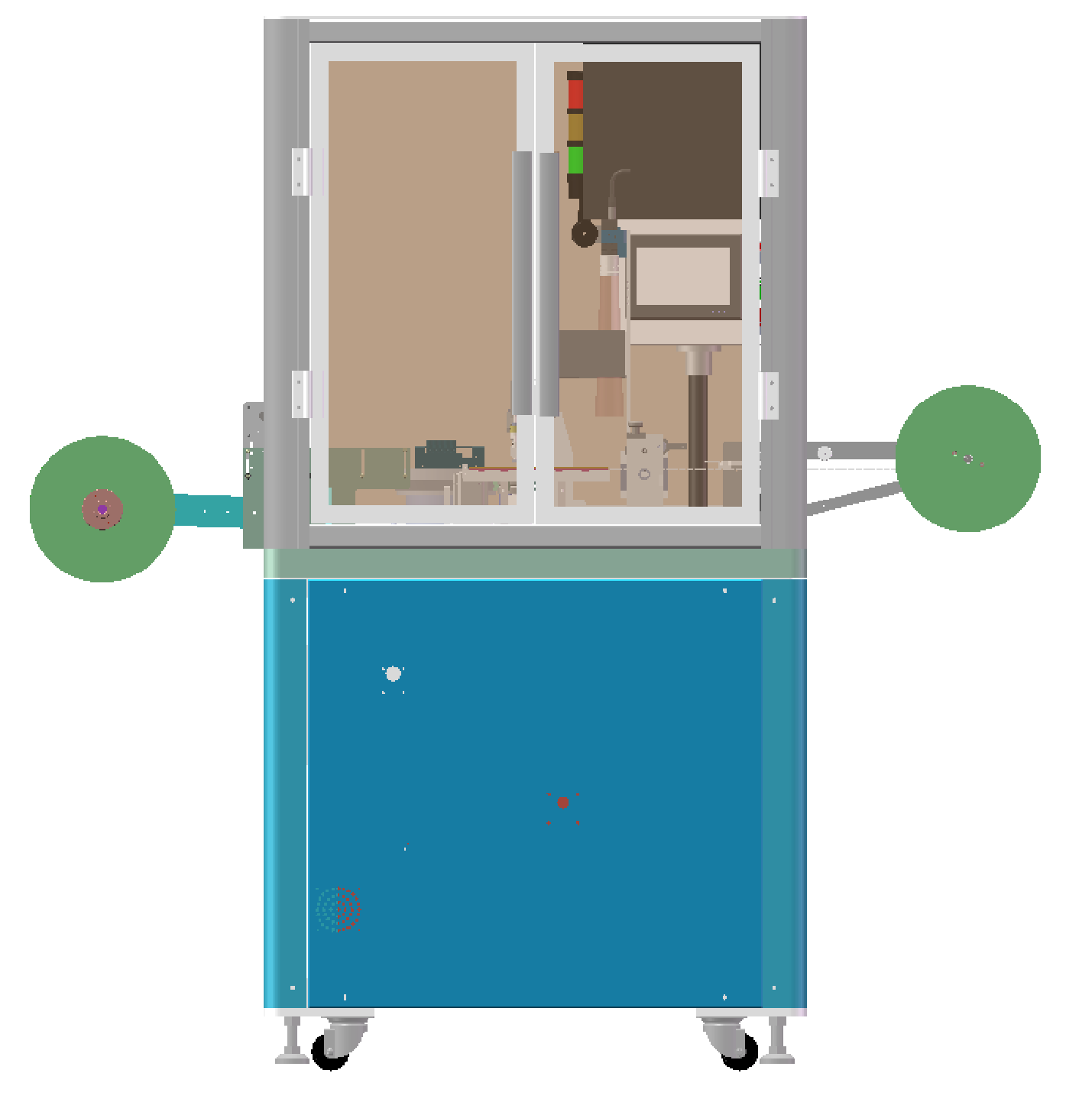

装置全体の寸法

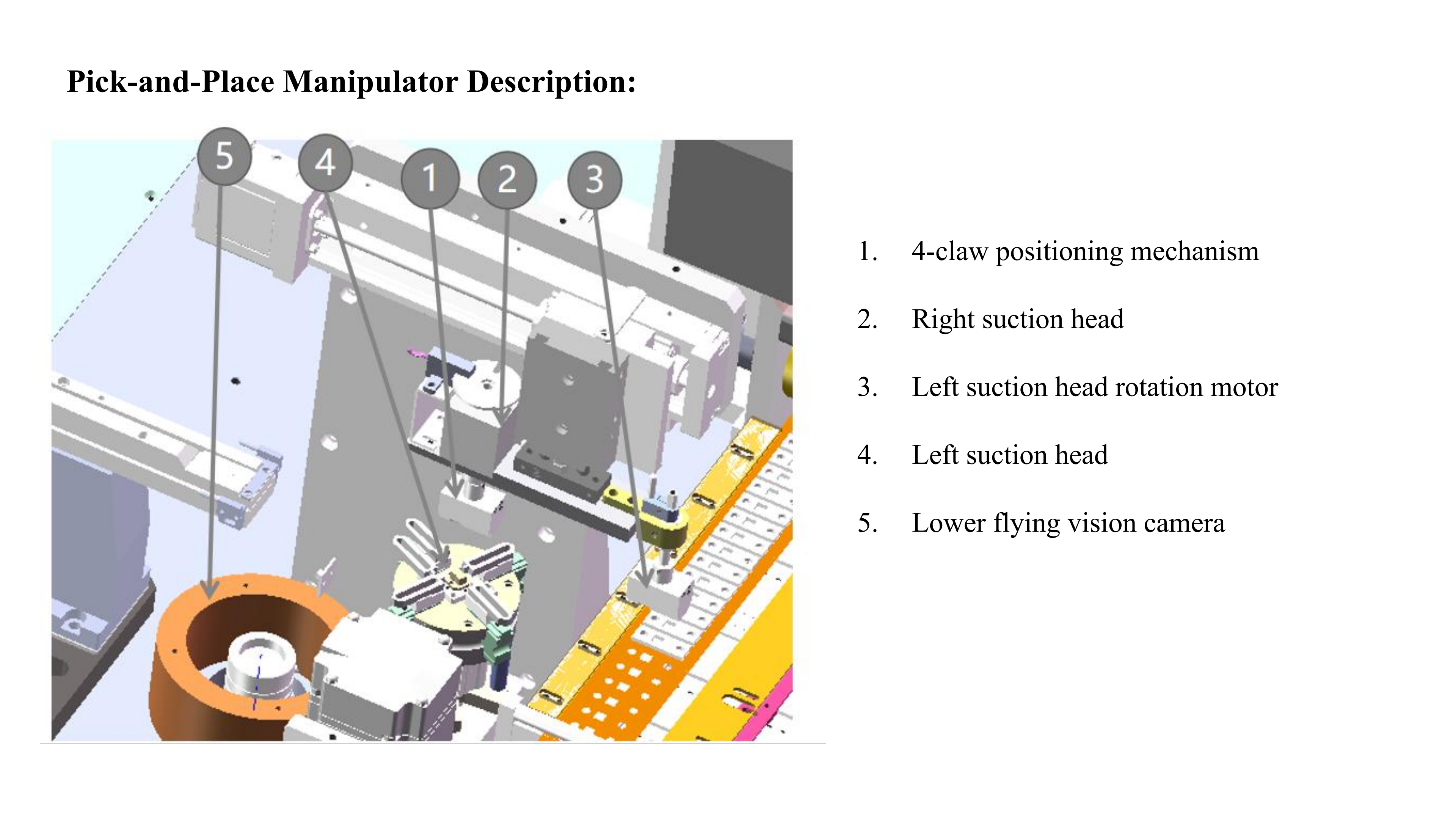

ピック & プレイス マニピュレータ

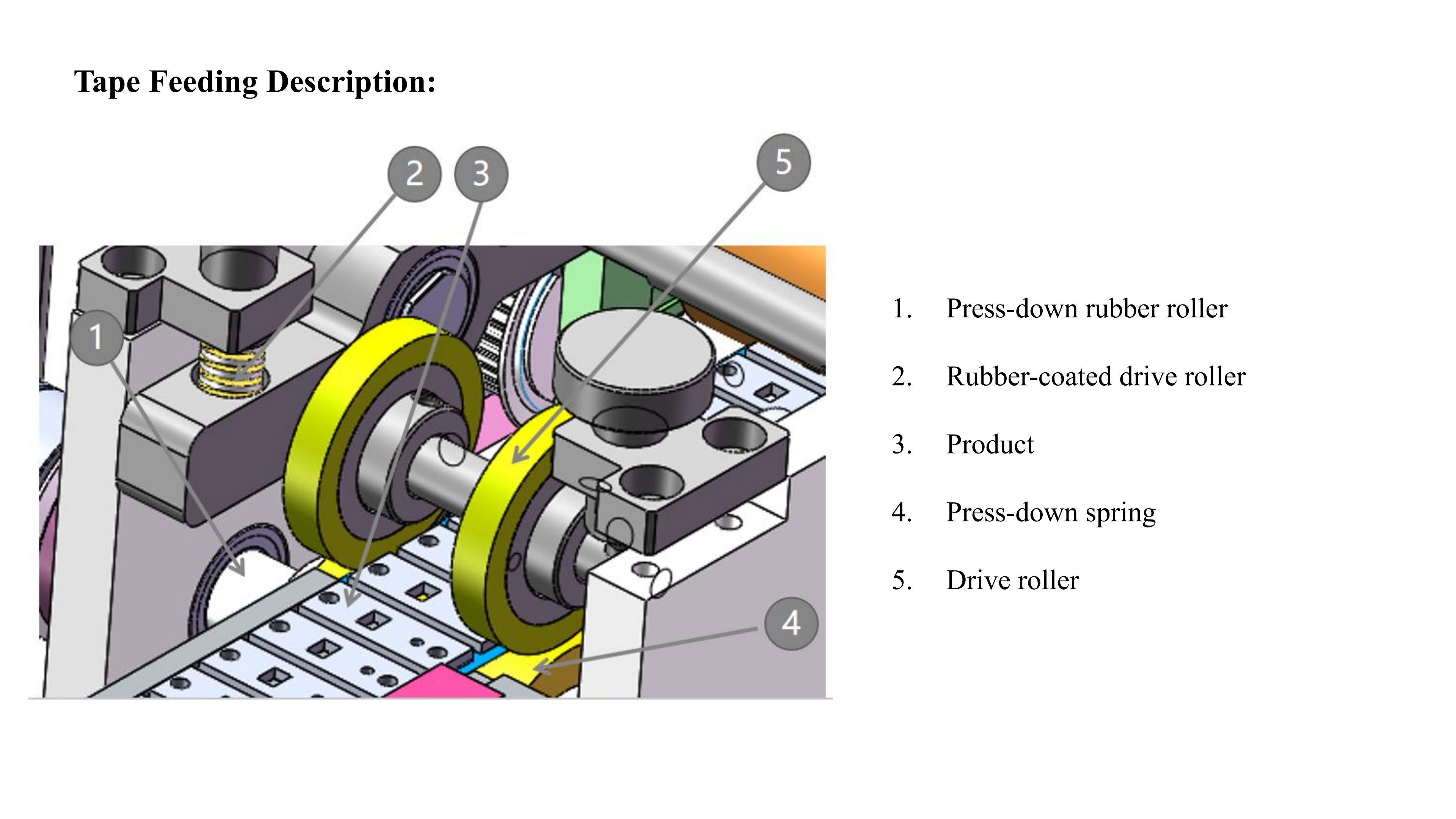

テープ送り

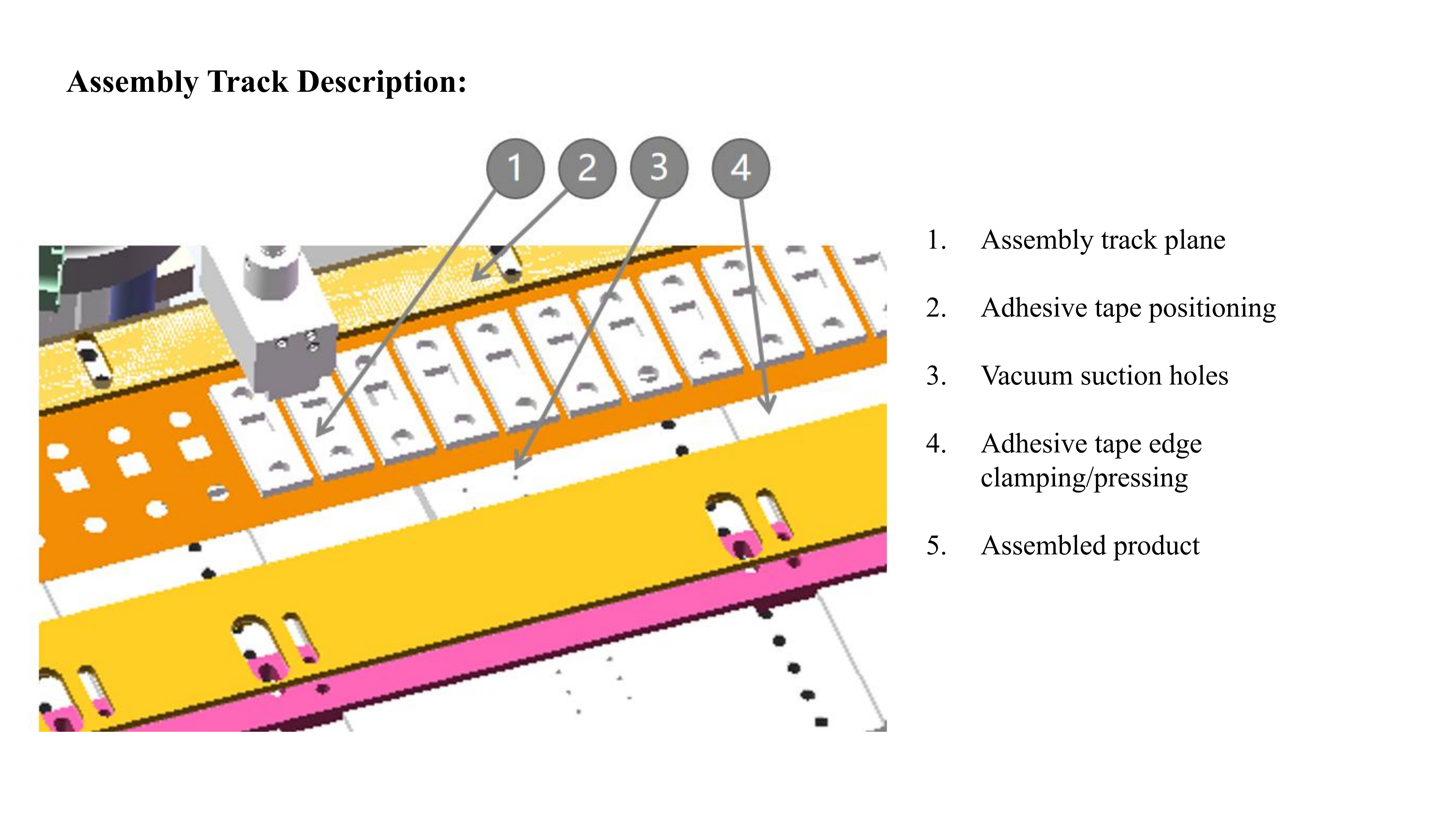

組立トラック

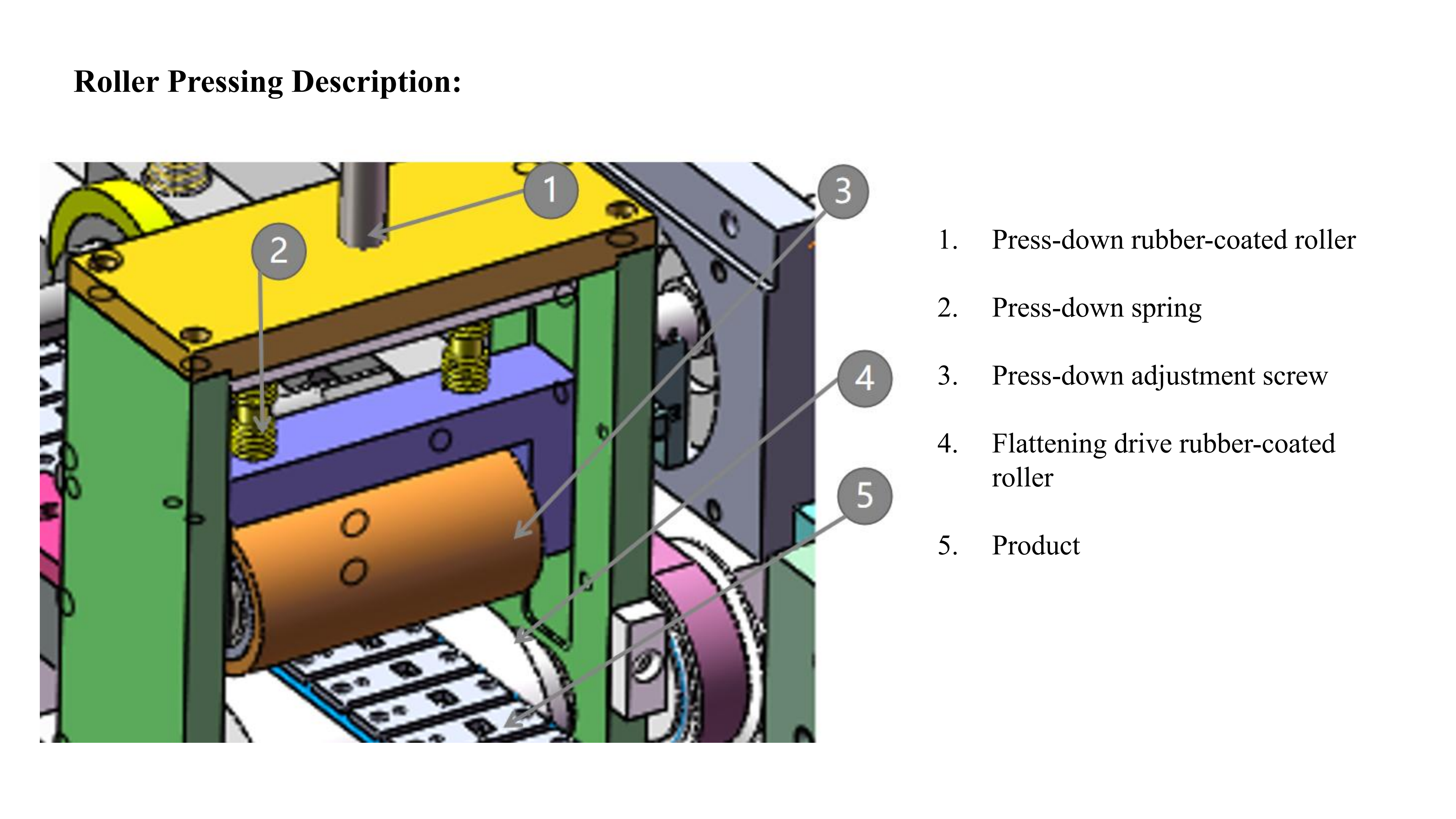

ローラープレス

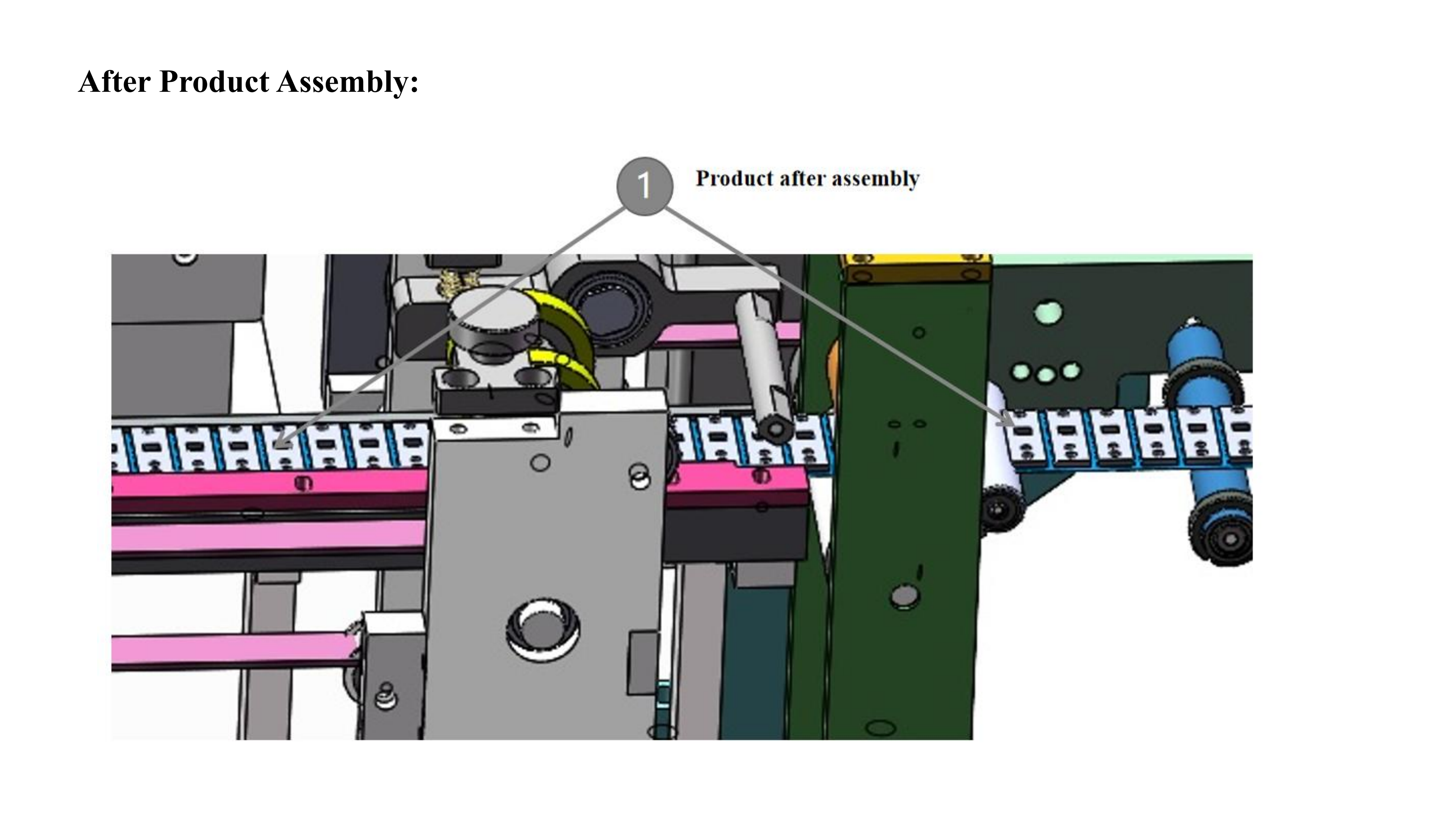

製品組立後
結論: インテリジェント オートメーションで組立プロセスを向上させる
製造業がよりスマートでより接続されたシステムに向けて進歩し続けるにつれて、自動組立技術への投資はもはやオプションではなく、不可欠なものとなっています。当社の 全自動プラスチック射出成形部品組立機は、 生産性を向上させ、一貫性を確保し、拡張可能な成長をサポートする将来対応のソリューションを提供します。民生機器用の小型プラスチック部品を組み立てる場合でも、自動車アプリケーション用の精密部品を組み立てる場合でも、このシステムは競争力を維持するために必要な信頼性とパフォーマンスを提供します。
