ペースの速い製造の世界では、精度と同じくらい柔軟性が重要です。繊細な電子部品から頑丈な金属シートまで、さまざまなコンポーネントを扱う委託製造業者や工場にとって、複数の専用機械を切り替えることはコストがかかり、非効率的です。
当社の最新の AI ディープラーニング ビジョンベースの外観および寸法検査機は、この課題を解決します。これは単なる標準的なスキャナではありません。これは汎用性の高い 、変化する生産ニーズに適応するように設計された、 カスタム表面検査機です。
このシステムの最大の特徴は「幅広い商品」を簡単に扱えることです。生産ラインで今日は剛性の強化鋼板が稼働する場合でも、明日は小さな IC チップが稼働する場合でも、この機械はタスクに合わせて調整されます。
これは、次のような特殊な機能として機能するように特別に設計されています。
電子部品表面検査機：ICチップやシールドカバーに最適です。
ニッケルタブ表面検査機: ニッケルプレートなどのバッテリーコンポーネントの表面に欠陥がないことを確認します。
金属板表面欠陥検査機：金属端子や補強板の微細な欠陥を検出します。
このように広範囲をカバーすることにより、オールインワンの 材質外観検査機として機能し、複数の専用装置の必要性を軽減します。
この多用途性の中心となるのは、高解像度イメージングと人工知能の融合です。この AI 搭載 CCD マシンは、 高精度の画像検査と AI ディープラーニングを統合しています。
複雑なテクスチャに苦労する可能性のある 従来の CCD 表面スキャン マシンとは異なり、当社のシステムは AI 表面検査マシンの 機能を利用して、許容可能な変動と実際の欠陥を区別します。
AI寸法検査機 機能：重要な寸法を最大 0.01mmの精度で測定します.
CCD外観検査機 機能：通常のカメラでは見逃してしまうキズ、汚れ、シミなどの視覚的欠陥を自動検出します。
私たちは、すべての製品に固有の要件があることを理解しています。そのため、これを カスタム表面欠陥加工機として構築しました。.

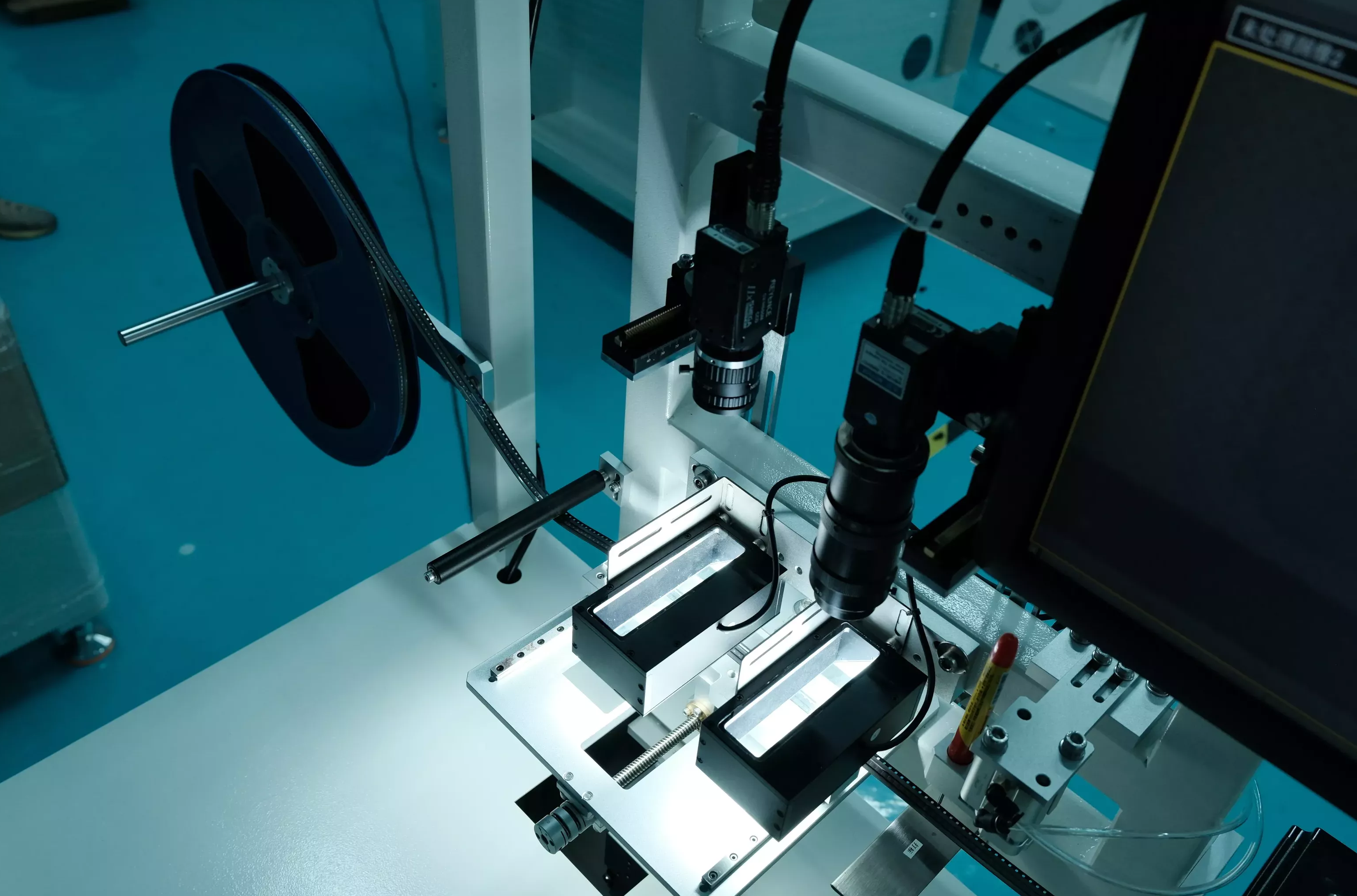

簡単なパラメータ調整や工具の変更により、この機械をすべてのキャリアテープでパッケージ化された製品に適合させることができます。 8 mm ～ 44 mm のキャリアテープ幅をサポートしており、柔軟性の高い 包装ライン向けの 自動表面欠陥検査装置となります。
高度なツール: 線、円、角度を検出するための 14 の特殊なツールが含まれています。
欠陥の定量化:正確な 表面欠陥検査機 として機能し、スポットや欠落した材料のサイズと面積を測定します。
品質が評判を決める時代において、手動チェックや厳格な旧式カメラに依存することはリスクです。 にアップグレードすると、 AI を搭載した表面欠陥検査機 「バリ」から微細な傷に至るまで、あらゆる欠陥を確実に発見できます。
ゴム部品の表面欠陥検査機 (カスタム構成) が必要な場合でも、エレクトロニクス用の標準的な CCD 表面検査機が必要な場合でも 、当社の完全に構成可能なプラットフォームは、必要なパフォーマンスを提供します。
品質管理を合理化する準備はできていますか?この カメラ欠陥検出機を お客様の特定の製品に合わせてカスタマイズする 方法については、お問い合わせください。
