マイクロフィルムリール送りを備えたタレット式ロータリー方式を採用した自動テープ包装機です。フライヤーの剥離、8 ステーションのタレットのインデックス付け、マルチカメラ検査、重なり検出、ヒートシールを 1 つのシステムに統合します。

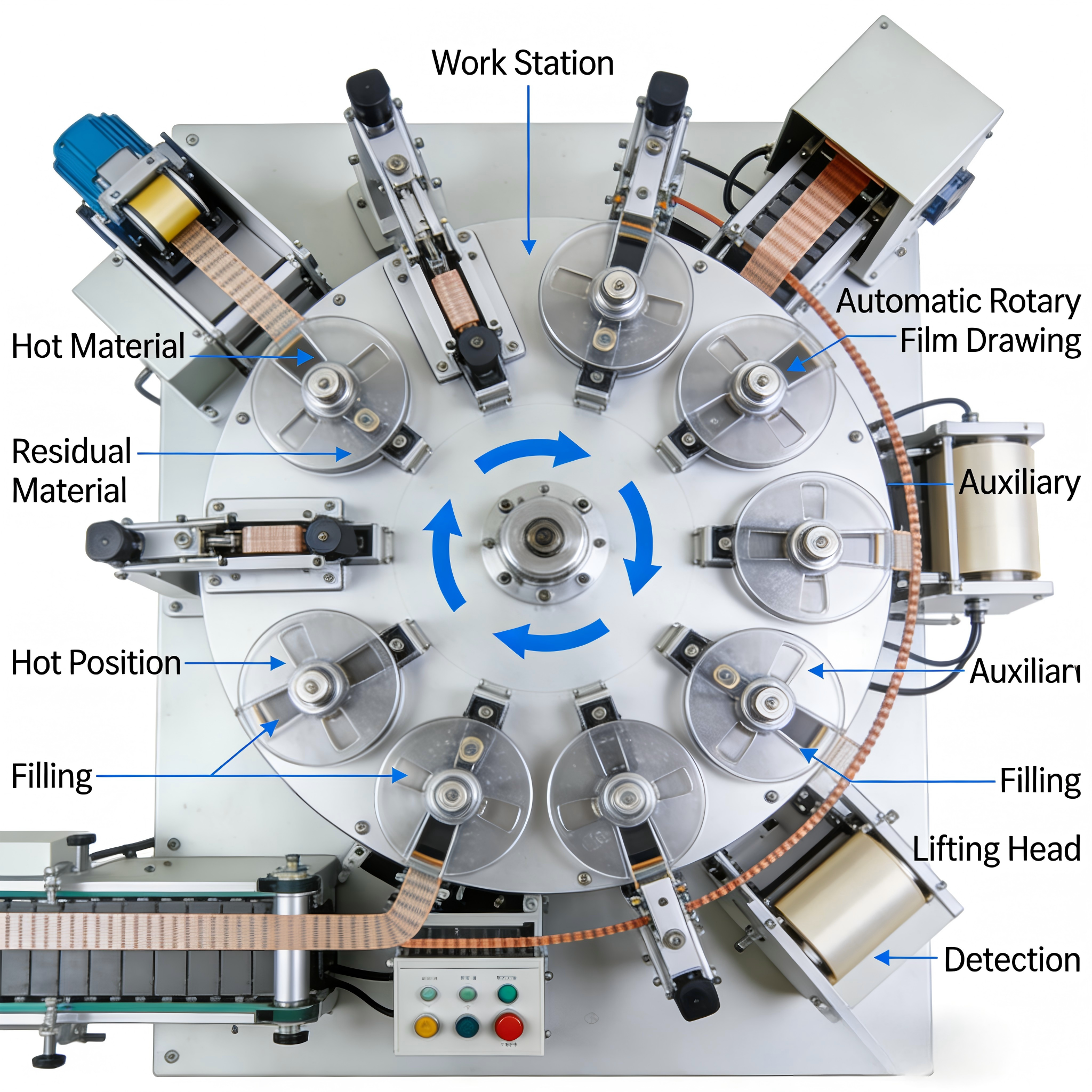

この機械はマイクロフィルムリールコンポーネント用に設計されています。部品はマイクロ フィルム リールからチラシ剥離機構を介してピックアップ プラットフォームに供給されます。 8 つのステーションを備えたタレットは、位置決め、底部 CCD 検査、空のポケットの検出、キャリア テープへの配置を通じて部品を回転させます。オプションのサイドカメラで平面度検査も可能です。オーバーラップセンサーが二重部品を検知し、機械を停止させます。イオンファンが静電気を除去します。
| ステップ | プロセスの | 説明 |
|---|---|---|
| 1 | マイクロフィルム送り | リールはチラシ剥離機構に送り込まれます |

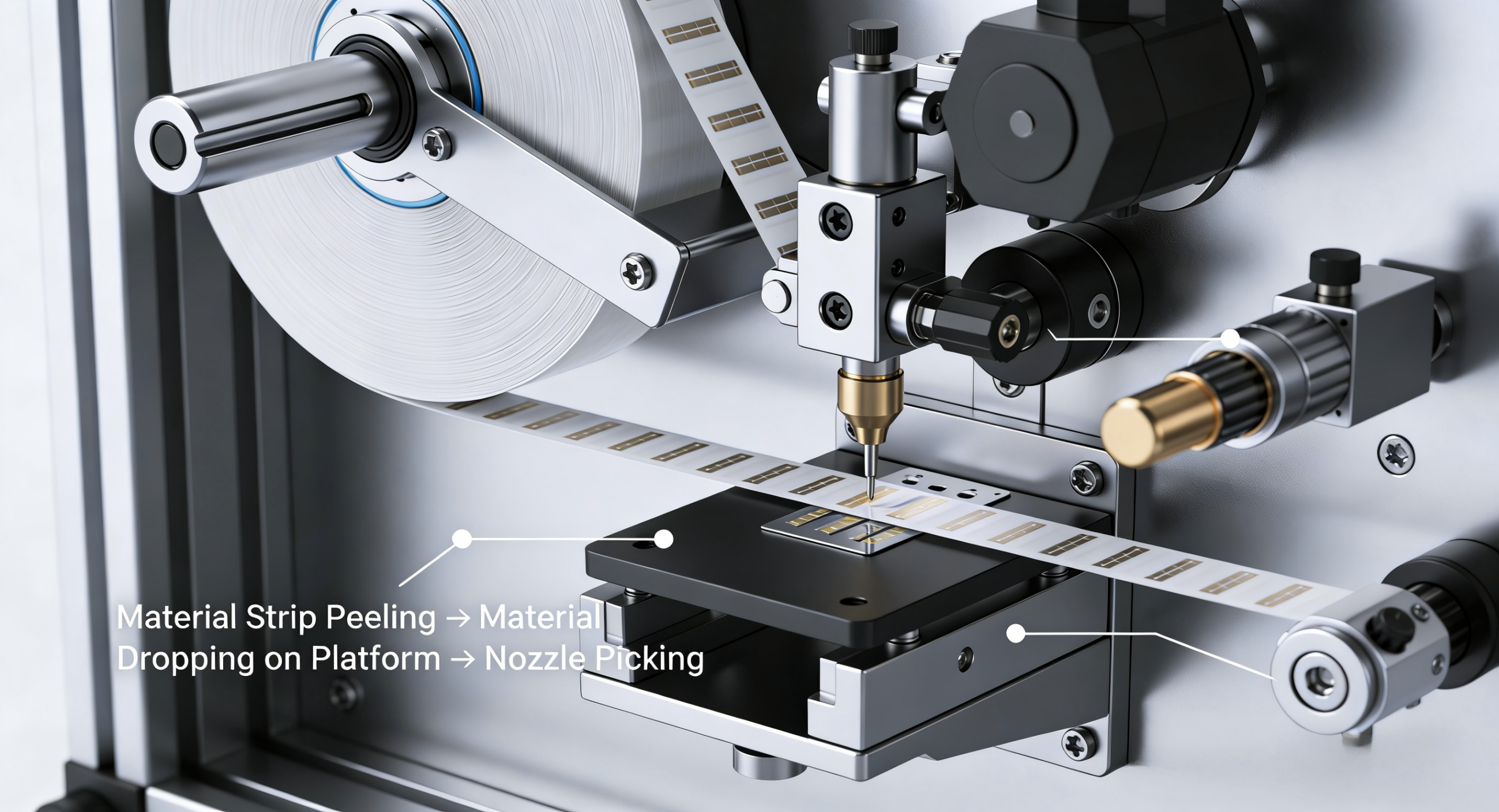

| 2 | パーツピックアップ | 部品をプラットフォーム上に剥がし、タレット ノズルでピックアップ |
| 3 | 位置決め | タレットがパーツを位置決めステーションに回転させます |
| 4 | 底部CCD検査 | カメラが部品の下側を検査します |
| 5 | 空ポケット検出 | ファイバーセンサーで部品の欠品をチェック |
| 6 | 重複検出 | センサーが二重部分をチェック（検出すると停止） |
| 7 | キャリアテープ装着 | テープキャビティに部品を配置 |
| 8 | ヒートシール | 調整可能なシールナイフでシールされたカバーテープ |
| 9 | 巻き戻し中 | 完成したリールは自動で巻き取られます |
| パラメータの | 仕様 |
|---|---|
| 給餌方法 | マイクロフィルムリール+チラシ剥離 |
| ピック&プレイス | タレットタイプ（8連） |
| 部品の種類 | マイクロフィルムリール部品 |
| ビジョンシステム | 上部カメラ + 下部 CCD + オプションのサイドカメラ |
| 検査機能 | 下面検査、空ポケット、オーバーラップ、平坦度（オプション） |
| 重複検出 | 停止アラーム付きセンサー + HMI フィードバック |
| 静電気除去 | イオンファン |
| シールナイフ | 調整可能（切り替え時の交換不要） |
| マシンモード | インライン+スタンドアロン切り替え可能 |
この機械は、 精密なパッケージングが必要な以下のような方に最適です。 マイクロ フィルム リール部品用に設計されています。
マイクロフィルムリール部品
高精度エレクトロニクス
インライン/スタンドアロン切り替えが必要な生産ライン
| 特典の | 説明 |
|---|---|
| 回転効率 | スムーズな割出しを実現する8連刃物台 |
| 確実な給餌 | マイクロフィルムリールからのチラシ剥がし |
| 総合検査 | 底部 CCD + 空のポケット + オーバーラップ + オプションのサイドカメラ |
| 静的制御 | イオンファンで静電気の問題を防止 |
| 素早い切り替え | 交換不要で調整可能なシールナイフ |
| 柔軟なセットアップ | インラインまたはスタンドアロン操作 |
