この自動テープ包装機は、フレックスフィーダーとスパイダーロボットを使用してバラ部品を処理します。供給、視覚検査、フライカメラ補正、ヒートシール、巻き戻しを 1 つのコンパクトなシステムに統合します。

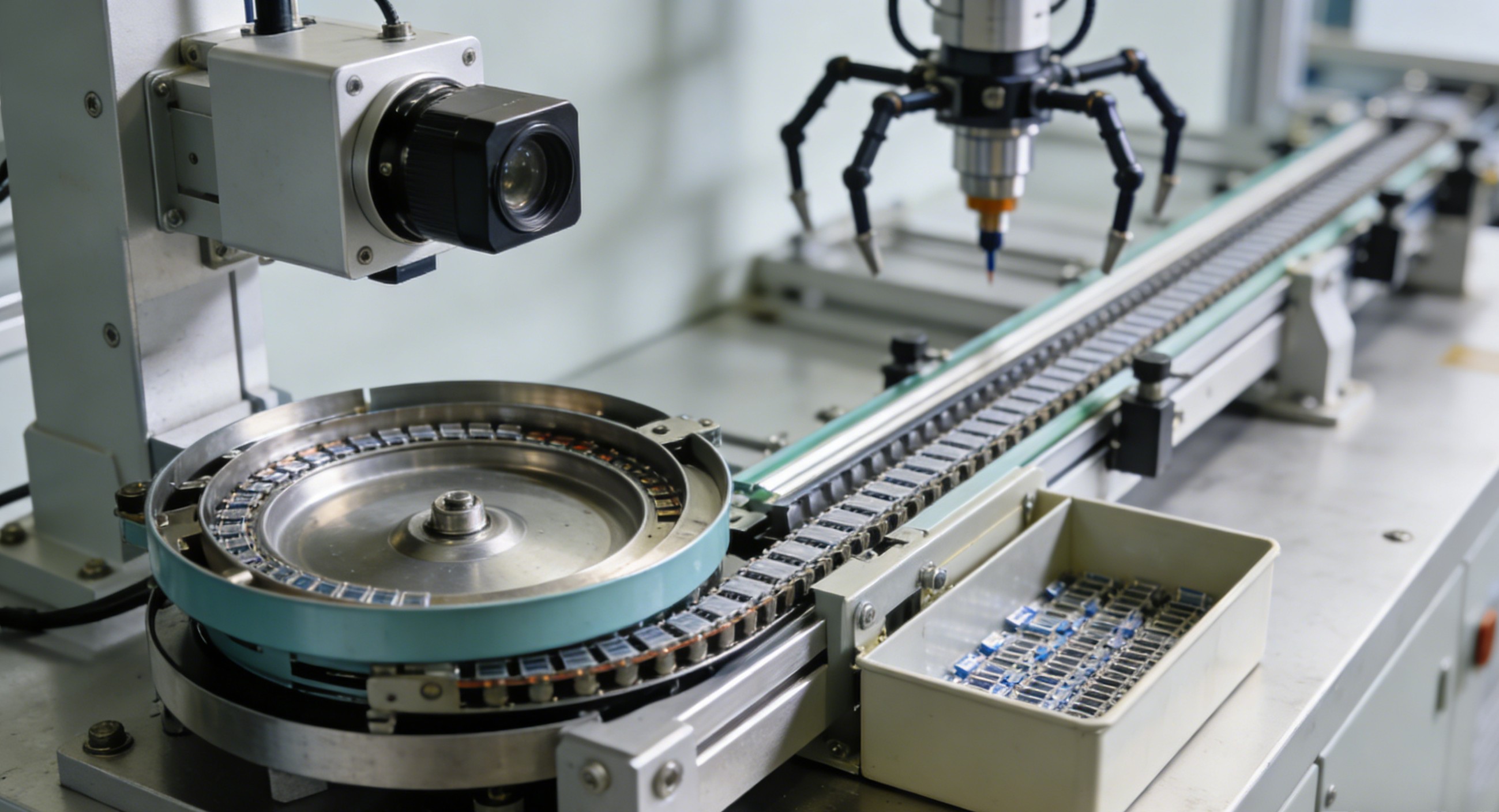

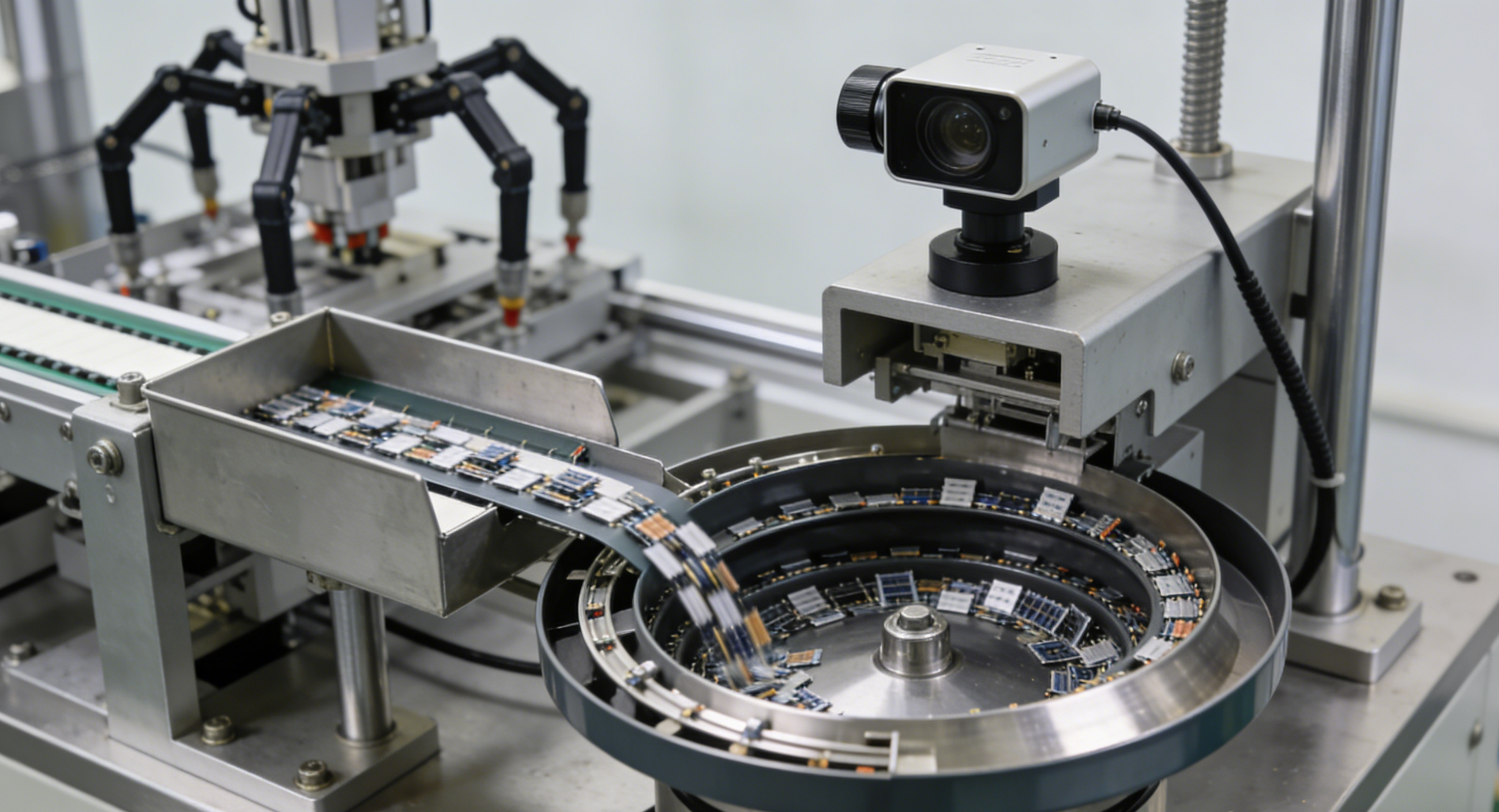

この機械は、さまざまなルースコンポーネントを柔軟に生産できるように設計されています。部品は供給ボックスに注がれ、直線振動トラックを通ってフレックス フィーダー ボウルに移動します。スパイダー ロボットは、上部のカメラ認識に基づいて部品をピッキングします。ボトムフライカメラは位置と角度をキャプチャし、部品がキャリアテープにロードされる前に配置を修正します。完成したリールは密閉され、自動的に巻き取られます。

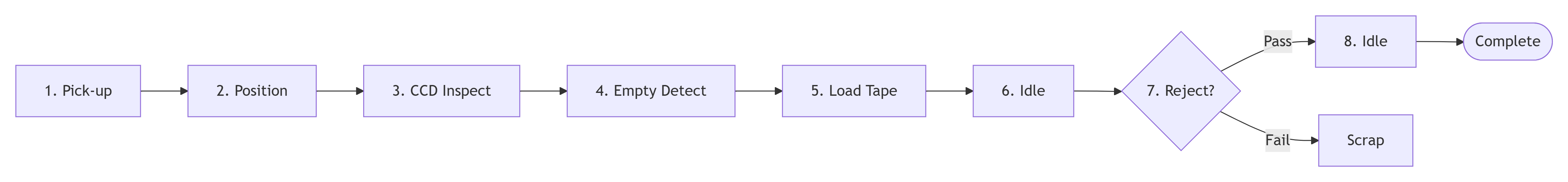

| ステップ | プロセスの | 説明 |
|---|---|---|
| 1 | バラ部品の供給 | サプライボックスに部品を流し込む → リニアトラック → フレックスフィーダーボウル |
| 2 | トップカメラ認識 | スパイダーロボットが部品の位置と向きを識別 |
| 3 | スパイダーロボットピック | ロボットは真空ノズルで部品をピックします |
| 4 | ボトムフライカメラ | 位置/角度をキャプチャし、配置を修正します |
| 5 | キャリアテープ装着 | テープキャビティに配置された修正部分 |
| 6 | 最終検査 | カメラはロードされた部分をチェックします |
| 7 | ヒートシール | キャリアテープにカバーテープを貼り付けたもの |
| 8 | 巻き戻し中 | 完成したリールは自動で巻き取られます |
| パラメータの | 仕様 |
|---|---|
| 給餌方法 | フレックスフィーダー＋サプライボックス |
| ピック&プレイス | スパイダーロボット（パラレルロボット） |
| 部品の種類 | コンポーネントが緩んでいる |
| UPH | 2,400 ±10% PCS/時間 |
| ビジョンシステム | 上部カメラ + 下部フライカメラ + 最終検査カメラ |
| 厚み検出 | ±0.015mmの精度 |
| 検査機能 | 表裏外観、素材厚さ |
| シール方法 | ヒートナイフシール |
| マシンタイプ | ユニバーサル (製品ごとにツールを変更) |
この機械は、 キャリアテープに梱包する必要がある以下のような方に最適です。 バラしたコンポーネント用に設計されています。
電子部品
小さな機械部品
多品種フレキシブルな生産ライン
| 特典の | 説明 |
|---|---|
| 柔軟な給餌 | 供給ボックスから直接緩んだ部品を処理します |
| 高精度 | フライカメラ位置補正機能付きスパイダーロボット |
| 品質管理 | 厚み検出±0.015mm＋最終検査 |
| ユニバーサルプラットフォーム | さまざまな製品に合わせてツールを変更する |
| コンパクトなプロセス | すべてのステップを 1 台のマシンに統合 |
